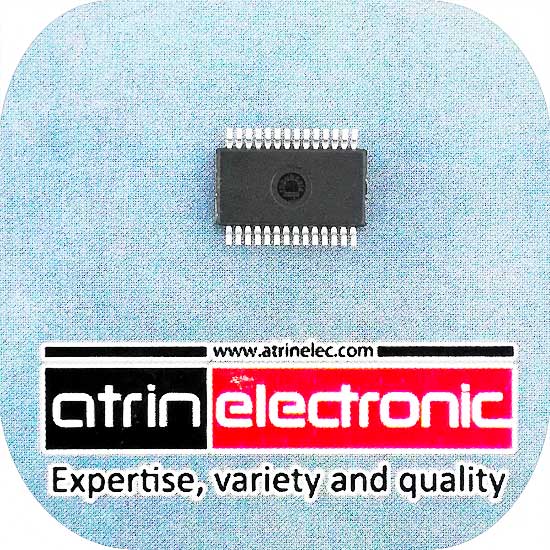

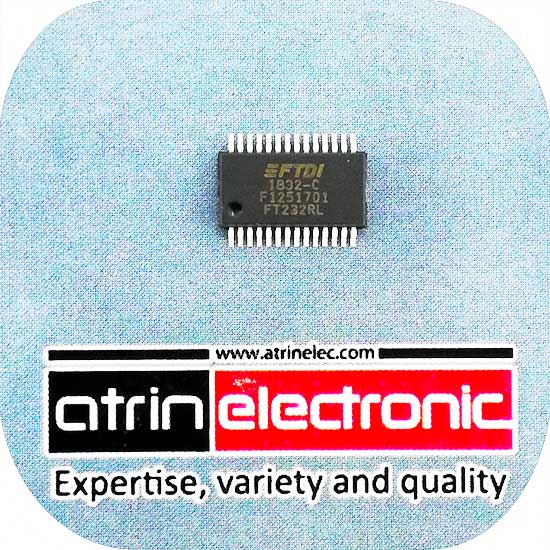

FT232RL اریجینال-کیفیت بالا

نقد و بررسی اجمالی

FT232R USB UART IC مبدل USB به سریال UART

 دریافت دیتا شیت

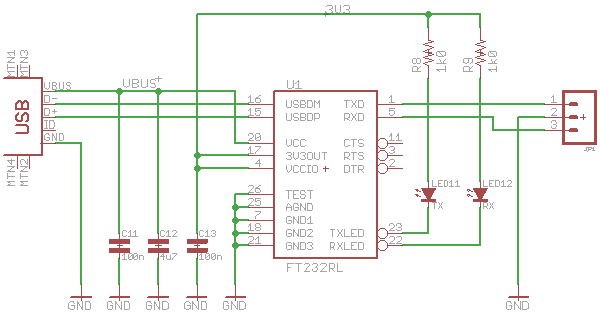

برقراری ارتباط بین میکرو کنترلر و کامپیوتر از طریق USBبه وسیله ای سی FT232

دریافت  کتابخانه( ALITUM  DESIGNER )

دانلود درایور

TheFT232R is a USB to serial UART interface with optional clock generator output, and the new FTDIChip-ID™ security
dongle feature.
In addition, asynchronous and synchronous bit bang interface modes are available.
USB to serial designs using the FT232R have been further simplified by fully integrating the external EEPROM, clock circuit and
USB resistors onto the device.

این ای سی جهت برقراری ارتباط بین کامپیوتر از طریق USB به میکروکنترلر مورد استفاده قرار می گیرد.

بر روی کامپیوتر درایوری نصب می شود که در زمان اتصال این ای سی به صورت پورت COM شناخته می شود.

خروجی اطلاعات به صورت UART در دسترس هست و میتوان BAUD  مختلف برای ان تنظیم نمود.

Features

Single chip USB to asynchronous serial data
transfer interface.
• Entire USB protocol handled on the chip - No
USB-specific firmware programming required.
• UART interface support for 7 or 8 data bits, 1 or 2
stop bits and odd / even / mark / space / no parity.
• Fully assisted hardware or X-On / X-Off software
handshaking.
• Data transfer rates from 300 baud to 3 Megabaud
(RS422 / RS485 and at TTL levels) and 300 baud
to 1 Megabaud (RS232).
• 256 byte receive buffer and 128 byte transmit
buffer utilising buffer smoothing technology to allow
for high data throughput.
• FTDI’s royalty-free VCP and D2XX drivers
eliminate the requirement for USB driver
development in most cases.
• In-built support for event characters and line break
condition.
• New USB FTDIChip-ID™ feature.
• New configurable CBUS I/O pins.
• Auto transmit buffer control for RS485 applications.
• Transmit and receive LED drive signals.
• New 48MHz, 24MHz,12MHz, and 6MHz clock
output signal Options for driving external MCU or
FPGA.
• FIFO receive and transmit buffers for high data
throughput.
• Adjustable receive buffer timeout.
• Synchronous and asynchronous bit bang mode
interface options with RD# and WR# strobes.
• New CBUS bit bang mode option
