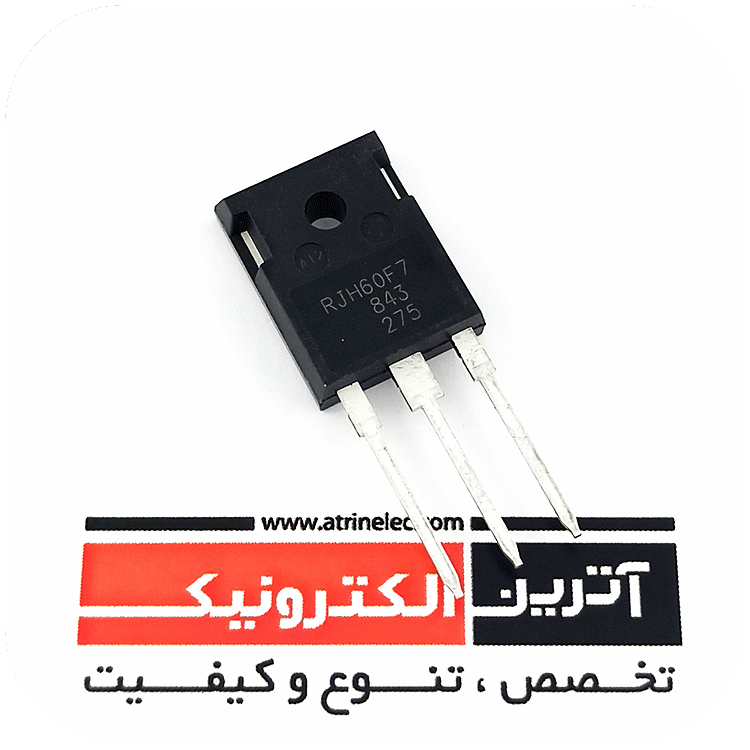

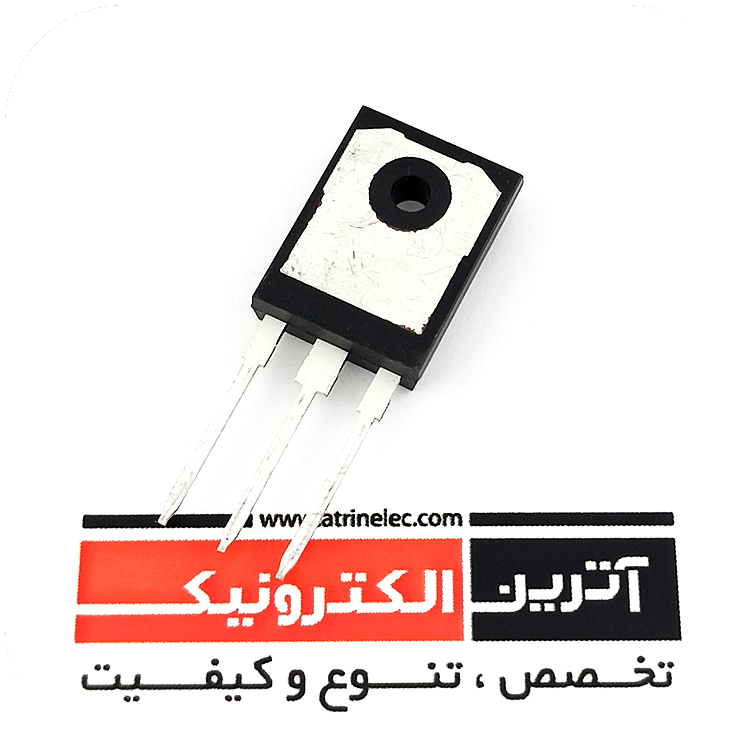

ای جی بی تی فست 50 آمپر 600 ولت رنساس اریجینال ژاپن / دیود هرزگرد سریع فرکانس بالا / 600V, 50A,IGBT / High Speed Power Switching / RJH60F7BDPQ-A0
600V, 50A,IGBT
High Speed Power Switching
RJH60F7BDPQ-A0
ای جی بی تی فست 50 آمپر 600 ولت رنساس اریجینال ژاپن
دیود هرزگرد سریع فرکانس بالا
RENESAS
Low collector to emitter saturation voltage
uilt in fast recovery diode in one package
High speed switching
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری و انواع تغذیه سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
650V |
|
جریان کاری |
40A |
|
VCE |
650V |
| IC(25°C) |
90A |
|
IC(HIGH TEMP) |
50A |
|
VGE |
±20V |
|
Ptot-PD |
- |
|
VGE(th) |
- |
|
VCE(sat) |
1.6-1.75V |
|
ICM-IC PULSE |
- |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
48ns |
|
tr |
36ns |
|
td(off) |
122ns |
|
Trr |
140ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
15.6x19.9x4.8mm |
|
دمای کاری |
150+~55- |
|
برند |
RENESAS |
|
کشور سازنده |
ژاپن |
|
کیفیت |
ارجینال |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
