42A, 600 V, IGBT ای جی بی تی 42 آمپر 600 ولت زیمنس اریجینال - مونتاژ مالزی
42A, 600 V, IGBT
ای جی بی تی 42 آمپر 600 ولت زیمنس اریجینال - مونتاژ مالزی

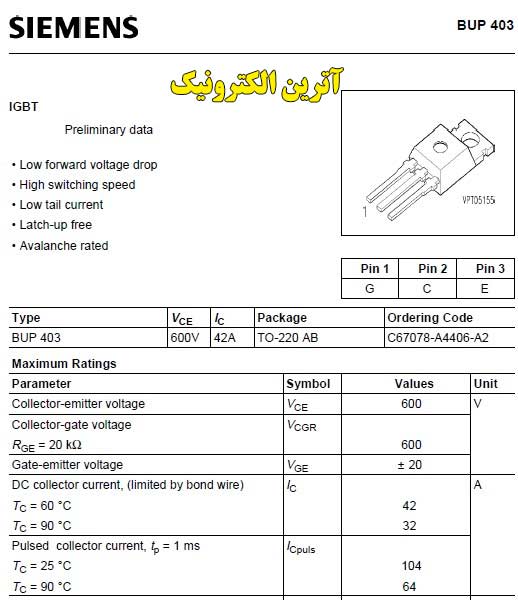

دریافت دیتا شیت
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-220 |
|
ولتاژکاری |
600V |
|
جریان کاری |
42A |
|
VCE |
600V |
| IC(25°C) |
42A |
|
IC(HIGH TEMP) |
33A |
|
VGE |
±20V |
|
Ptot-PD |
200W |
|
VGE(th) |
4.5-5.5-6.5V |
|
VCE(sat) |
2.1-2.7V |
|
ICM-IC PULSE |
104A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
50-75ns |
|
tr |
80-120ns |
|
td(off) |
250-340ns |
|
Trr |
- |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
9.9x17.5x4.4mm |
|
دمای کاری |
150+~55- |
|
برند |
OTHER |
|
کشور سازنده |
- |
|
کیفیت |
زیمنس ارجینال - مونتاژ مالزی |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
- |
• Low forward voltage drop
• High switching speed
• Low tail current
• Latch-up free
• Avalanche rated
