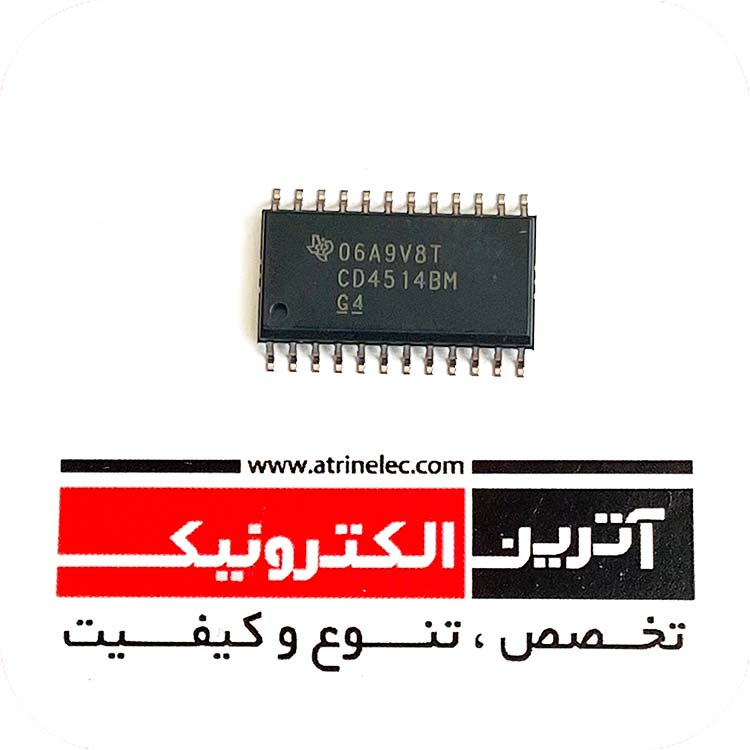

CD4514BM اورجینال ساخت ژاپن -MADE IN JAPAN

نقد و بررسی اجمالی

آیسی لچ /دیکودر 4 تا 16 لاین CMOS 4-Bit Latch/4-to-16 Line Decoder with Output 'High' on Select

مشخصات فنی :

• نوع آی سی : CMOS
• عملکرد : دیکودر 4 به 16 لچ دار

• تعداد ورودی : 4
• تعداد خروجی : 16
• مینیمم ولتاژ : 3 ولت
• ماکزیمم ولتاژ : 18 ولت
• محدوده ی دمای کاری : 125+_55- درجه ی سلسیوس
• تعداد پایه : 24
• پکیج : SO_24

Features for the CD4514B

CD4514B Output "High" on Select
CD4515B Output "Low" on Select

• Strobed input latch
• Inhibit control
• 100% tested for quiescent current at 20 V
• Maximum input current of 1 µA at 18 V over full package-temperature range; 100 nA at 18 V and 25°C
• Noise margin (over full package temperature range):
  • 1 V at V_DD = 5 V
  • 2 V at V_DD = 10 V
  • 2.5 V at V_DD = 15 V
• 5-V, 10-V, and 15-V parametric ratings
• Standardized, symmetrical output characteristics
• Meets all requirements of JEDEC Tentative Standard No. 13B, "Standard Specifications for Description of ’B’ Series CMOS Devices"
• Applications:
  • Digital multiplexing
  • Address decoding
  • Hexadecimal/BCD decoding
  • Program-counter decoding
  • Control decoder

Data sheet acquired from Harris Semiconductor.
