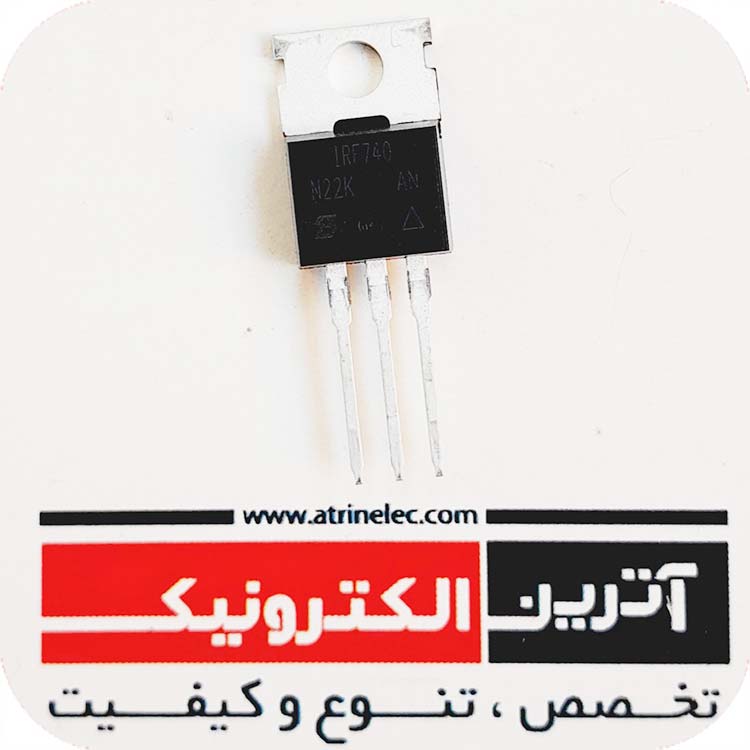

HEXFET® Power MOSFET, IRF740N, N CHANNEL POWER MOSFET, 400V, 10A, TO-220AB ماسفت قدرت 400 ولت 10 آمپر IR فیلیپین RDS(on) = 55mΩ
دریافت کتابخانه( ALITUM DESIGNER )
HEXFET® Power MOSFET, IRF740N, N CHANNEL POWER MOSFET, 400V, 10A, TO-220AB
ماسفت قدرت 400 ولت 10 آمپر IR فیلیپین
RDS(on) = 55mΩ
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
دوام بسیار بالا و کیفیت بالا
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-220 |
|
ولتاژکاری |
400V |
|
جریان کاری |
10A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
400V |
|
VGS-VGSS |
±20V |
|
VGS(th) |
2-4V |
|
ID(25°C) |
10A |
|
ID(HIGH TEMP) |
6.3A |
|
IDM-IDP |
40A |
|
PD(TA=25°C) |
1W |
|
PD(TC=25°C) |
125W |
| RDS(on) |
0.55Ω |
|
td(ON) |
14ns |
|
tr |
27ns |
|
td(off) |
50ns |
|
Trr |
370-790ns |
|
MOSFET PACK |
1 |
|
ابعاد |
10.54x15.24x4.69mm |
|
دمای کاری |
150+~55- |
|
برند |
VISHAY |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال IR فیلیپین |
| نوع مونتاژ | DIP |
| ویژگی خاص | - |
مشخصات بیشتر:
DESCRIPTION
The PowerMESH™II is the evolution of the first generation
of MESH OVERLAY™. The layout refinements
introduced greatly improve the Ron*area
figure of merit while keeping the device at the leading
edge for what concerns swithing speed, gate
charge and ruggedness.
کاربردها:
HIGH-EFFICIENCY DC-DC CONVERTERS
UPS AND MOTOR CONTROL
