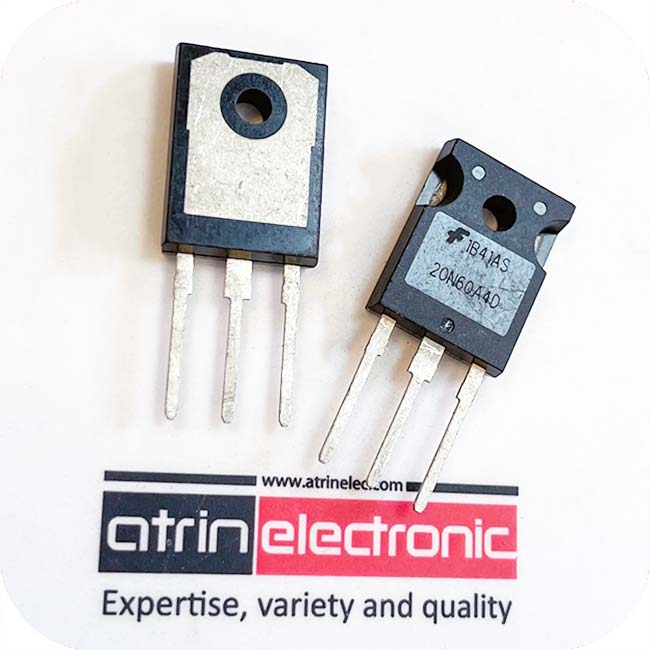

40A 600V N-channel IGBT with anti-parallel hyper fast diode. This SMPS, TO-247 ای جی بی تی 40 آمپر فست 600 ولت فیرچایلد استوک دیود هرزگرد سریع فرکانس بالا
FAIRCHILD SEMICONDUCTOR
600V N-channel IGBT with anti-parallel hyper fast diode. This SMPS, TO-247
ای جی بی تی فست 600 ولت فیرچایلد
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری و انواع سوئیچینگ ها
Fairchild Semiconductor Corporation
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
- |
|
VCE |
600V |
| IC(25°C) |
70A |
|
IC(HIGH TEMP) |
40A |
|
VGE |
±20V |
|
Ptot-PD |
290W |
|
VGE(th) |
4.5-5.5-7V |
|
VCE(sat) |
1.8-2.7V |
|
ICM-IC PULSE |
280A |
|
IF(25°C) |
80A |
|
IF(HIGH TEMP) |
20A |
|
td(ON) |
15ns |
|
tr |
12ns |
|
td(off) |
73ns |
|
Trr |
35ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
mm |
|
دمای کاری |
150+~55- |
|
برند |
FAIRCHILD |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال آلمان واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
