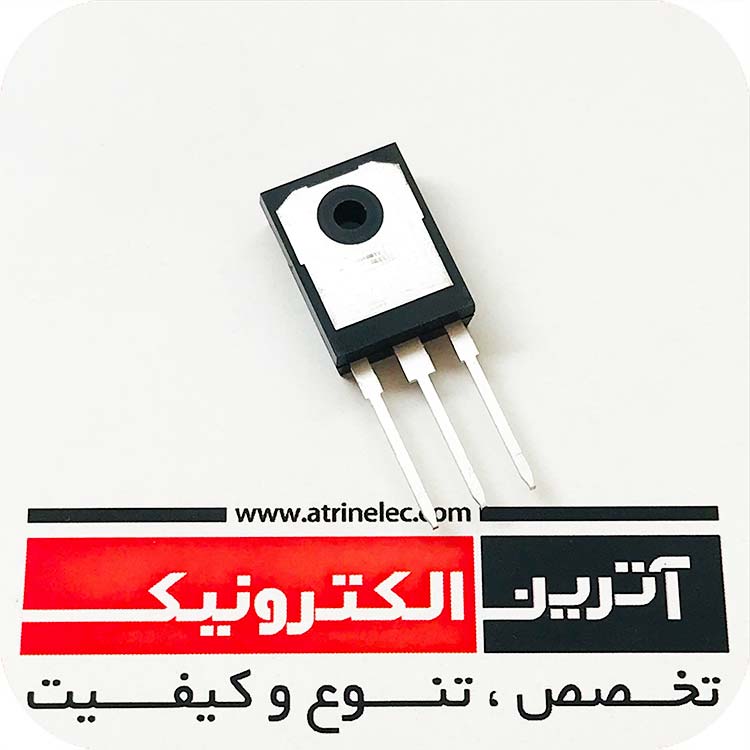

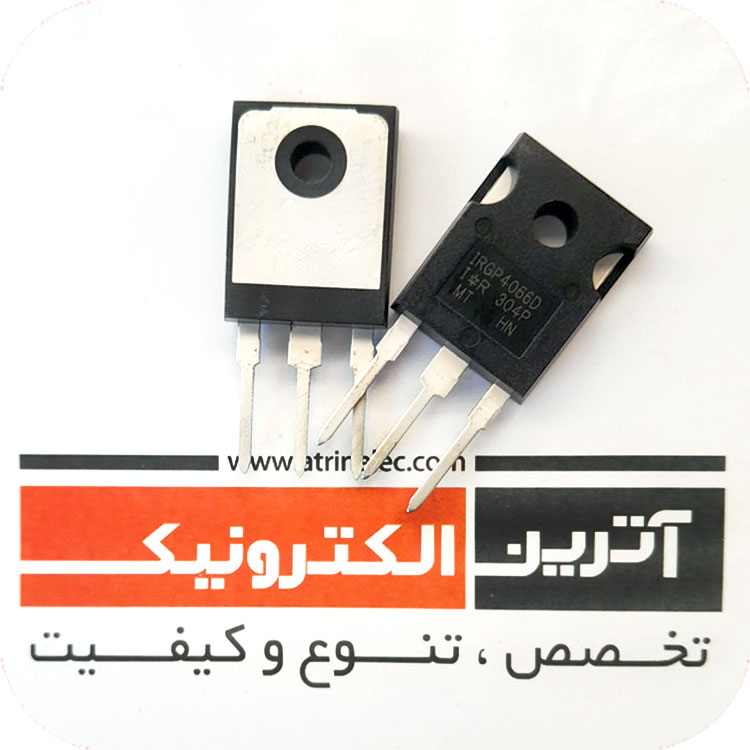

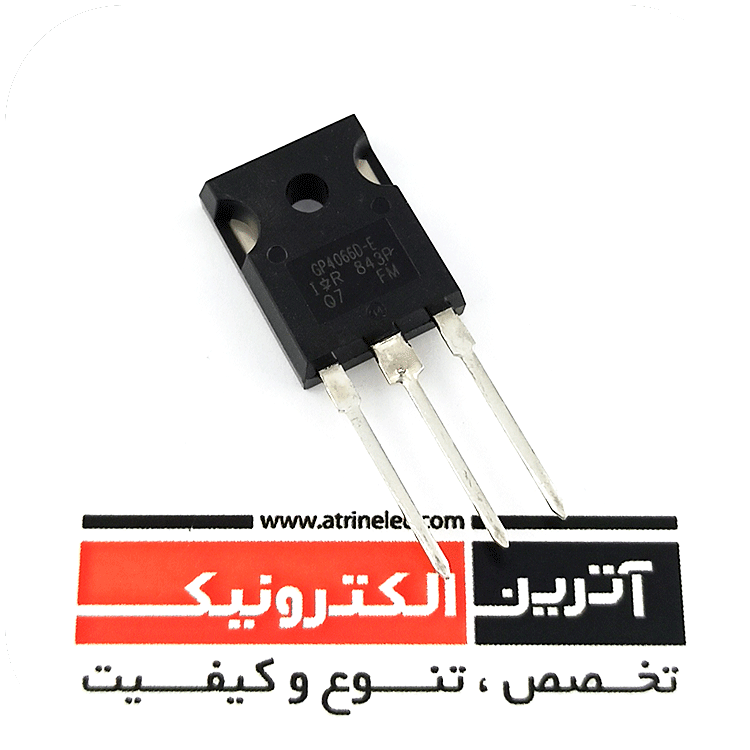

IRGP4066D/GP4066D-E اورجینال سفارش اروپا (پایه کوتاه)

IRGP4066D-EPbF/IRGP4066DPbF

ای جی بی تی فست 75 آمپر 600 ولتIR اریجینال مکزیک/ دیود هرزگرد سریع فرکانس بالا/ IGBT Trench 600V 75A 454W Through Hole TO-247AD / n-channel ULTRAFAST SOFT RECOVERY DIODE

تعداد

تخفیف

قیمت

472,000 تومان

+20

1.3 %

466,100 تومان

+100

2.5 %

460,200 تومان

+300

3.8 %

454,300 تومان

موجودی:

124

افزودن به سبد خرید حذف از سبد

برند: IR پکیج: TO-247 وزن: 5.7g دیتاشیت

دسته بندی اصلی: الکترونیک جوش و برش

گروه فرعی: IGBT معمولی و ماژول Discrete،سه پایه تمام IGBT ها قطعات الکترونیکی و داخلی ترانزیستور-ماسفت-IGBT همه قطعات داخلی دستگاه جوش

نقد و بررسی اجمالی

دریافت دیتا شیت

IGBT Trench 600V 75A 454W Through Hole TO-247AD
n-channel ULTRAFAST SOFT RECOVERY DIODE

ای جی بی تی فست 75 آمپر 600 ولتIR اریجینال مکزیک
دیود هرزگرد سریع فرکانس بالا

INTERNATIONAL RECTIFIER

VCES = 600V
IC(Nominal) = 75A
tSC ≥ 5μs, TJ(max) = 175°C
VCE(on) typ. = 1.70V

موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها

مشخصات:

مشخصات - پارامترها	مقادیر
خانواده	IGBT
سریIGBT	IGBT Transistors
تعداد پین	3
پکیج	TO-247
ولتاژکاری	600V
جریان کاری	75A
VCE	600V
IC(25°C)	140A
IC(HIGH TEMP)	90A
VGE	±20V
Ptot-PD	454W
VGE(th)	4-6.5V
VCE(sat)	1.7-2.1V
ICM-IC PULSE	225A
IF(25°C)	140A
IF(HIGH TEMP)	90A
td(ON)	50ns
tr	70ns
td(off)	200ns
Trr	155ns
IGBT PACK	1
Thermistors	-
ابعاد	15.87x20.70x5.31mm
دمای کاری	175+~55-
برند	IR
کشور سازنده	-
کیفیت	اریجینال مونتاژ مکزیک
نوع مونتاژ	DIP
ویژگی خاص	دیود هرزگرد سریع فرکانس بالا

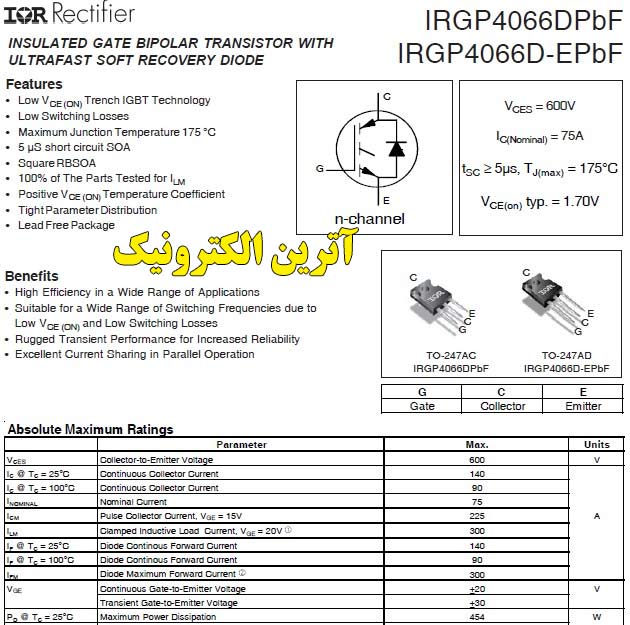

Features

• Low VCE (ON) Trench IGBT Technology
• Low Switching Losses
• Maximum Junction Temperature 175 °C
• 5 μS short circuit SOA
• Square RBSOA
• 100% of The Parts Tested for ILM
• Positive VCE (ON) Temperature Coefficient
• Tight Parameter Distribution
• Lead Free Package
Benefits
• High Efficiency in a Wide Range of Applications
• Suitable for a Wide Range of Switching Frequencies due to
Low VCE (ON) and Low Switching Losses
• Rugged Transient Performance for Increased Reliability
• Excellent Current Sharing in Parallel Operation
