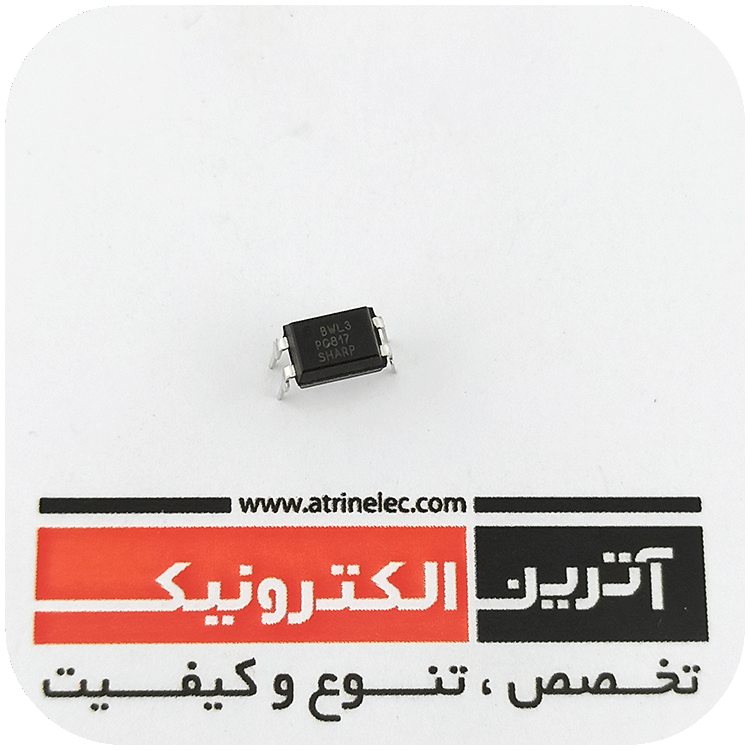

PC817 اریجینال شارپ

PC817
اپتوکوپلر 4 پین شارپ اریجینال SHARP - High Density Mounting Type Photocoupler,DIP-4
تعداد
تخفیف
قیمت
+1
10.4 %
1,830 تومان 1,640 تومان
+20
13.1 %
1,760 تومان 1,590 تومان
+100
16.4 %
1,700 تومان 1,530 تومان
+300
19.7 %
1,640 تومان 1,470 تومان
جایگزین: EL817/817C برند: OTHER پکیج: DIP-4 وزن: 1.0g دیتاشیت

نقد و بررسی اجمالی

اپتوکوپلر 4 پین شارپ اریجینال SHARP - High Density Mounting Type Photocoupler,DIP-4



SHARP - High Density Mounting Type Photocoupler,DIP-4
اپتوکوپلر 4 پین شارپ اریجینال
 دریافت دیتا شیت
استفاده در انواع صنایع از جمله درایور ایزوله کننده  انواع بردهای درایو دستگاه های جوش و برش و اینورتری
درایورهای دور موتور و .....

مشخصات:

مشخصات - پارامترها

مقادیر

خانواده

المان قطع ووصل جریان وولتاژالمان محافظت

سری

اپتوکوپلرOPTOCOUPLER

تعداد پین

4

پکیج

DIP-4

VR

6V

IF

50mA

ITSM

-

VDRM

-

VCEO

35V

VISO

-

Ptot-PD

200mW

تعداد خروجی

1

ابعاد

6.5x4.58x3.5mm

دمای کاری

125+~55-

برند

-

کشور سازنده

-

کیفیت

خوب
نوع مونتاژ DIP

ویژگی خاص

-


Description
PC817X Series contains an IRED optically coupled
to a phototransistor.
It is packaged in a 4pin DIP, available in wide-lead
spacing option and SMT gullwing lead-form option.
Input-output isolation voltage(rms) is 5.0kV.
Collector-emitter voltage is 80V(*) and CTR is 50%
to 600% at input current of 5mA.

ویژگی ها :
1. 4pin DIP package
2. Double transfer mold package (Ideal for Flow Soldering)
3. High collector-emitter voltage (VCEO:80V(*))
4. Current transfer ratio (CTR : MIN. 50% at IF=5 mA,
VCE=5V)
5. Several CTR ranks available
6. High isolation voltage between input and output
(Viso(rms) : 5.0 kV)
(*) Up to Date code "P7" (July 2002) VCEO : 35V.
From the production Date code "J5" (May 1997) to "P7" (July
2002), however the products were screened by BVCEO≥70V.

کاربردها :

1. I/O isolation for MCUs (Micro Controller Units)
2. Noise suppression in switching circuits
3. Signal transmission between circuits of different potentials
and impedances
