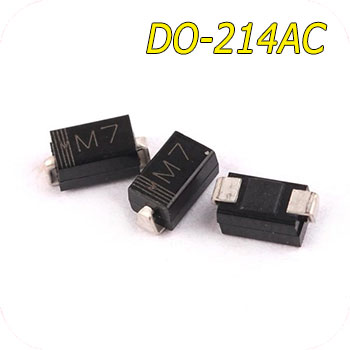

Surface Mount Fast Switching Rectifier 100 V, 1 A, DO-214AC دیودفست 100 ولت 1 آمپر اس ام دی
FEATURES
• Low profile package
• Ideal for automated placement
• Glass passivated pellet chip junction
• Fast switching for high efficiency
• High forward surge capability
• Meets MSL level 1, per J-STD-020, LF maximum peak of
260 °C
• AEC-Q101 qualified
• Material categorization: for definitions of compliance
TYPICAL APPLICATIONS
For use in fast switching rectification of power supply,
inverters, converters, and freewheeling diodes for
consumer, automotive and telecommunication
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
فست |
| تعداد پین | 2 |
| پکیج |
DO-214AC |
| ولتاژکاری |
100V |
| جریان کاری |
1A |
| توان |
- |
| VZ |
- |
| VRRM | 100V |
| VRMS |
70V |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
1A |
|
IFRM |
- |
|
IFSM |
25A |
|
(IR(25°C |
5µA |
|
(IR(HIGH TEMP |
50µA |
|
CJ |
- |
|
Trr |
250ns |
|
ابعاد |
5.5x2.8x2.3mm |
|
دمای کاری |
175+~65- |
|
برند |
vishay |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
