1200V 40A,HIGH SPEED IGBT ای جی بی تی فست 40 آمپر 1200 ولت فوجی دیود هرزگرد سریع-فوجی الکتریک ژاپن

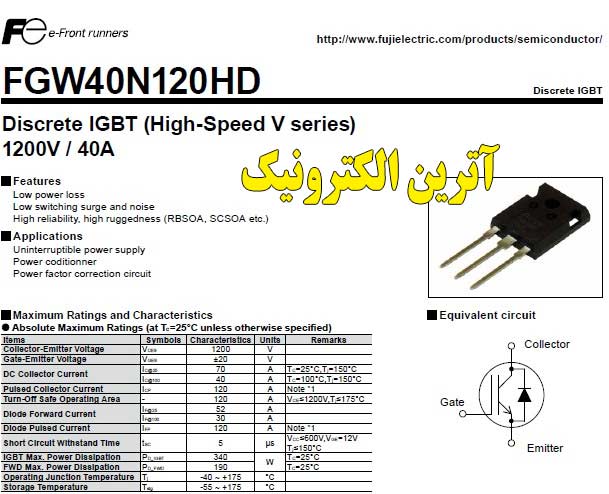

1200V 40A,HIGH SPEED IGBT
ای جی بی تی فست 40 آمپر 1200 ولت فوجی
دیود هرزگرد سریع-فوجی الکتریک ژاپن
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
فوجی الکتریک ژاپن
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
1200V |
|
جریان کاری |
40A |
|
VCE |
1200V |
| IC(25°C) |
70A |
|
IC(HIGH TEMP) |
40A |
|
VGE |
±20V |
|
Ptot-PD |
340W |
|
VGE(th) |
4-5-6V |
|
VCE(sat) |
1.8-2.34V |
|
ICM-IC PULSE |
120A |
|
IF(25°C) |
52A |
|
IF(HIGH TEMP) |
30A |
|
td(ON) |
35ns |
|
tr |
60ns |
|
td(off) |
315ns |
|
Trr |
49-63ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
15.9x20.95x5.03mm |
|
دمای کاری |
175+~40- |
|
برند |
FUJI |
|
کشور سازنده |
- |
|
کیفیت |
فوجی الکتریک ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
Features:
