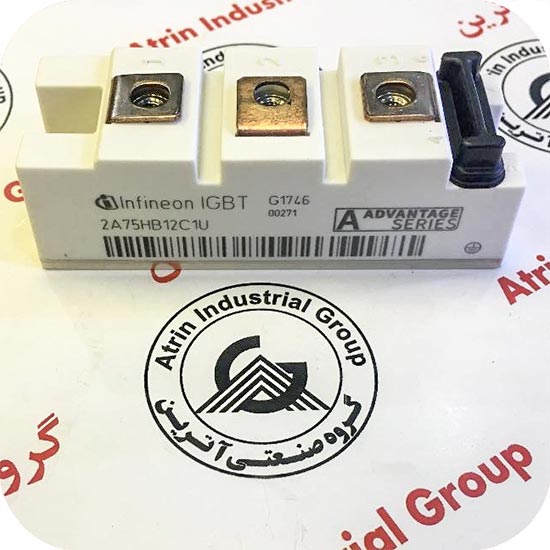

ماژول 1200 ولت 75 آمپر دوبل فرکانس بالا و سریع اینفینیون اریجینال 1200V,75A,infineon,2-Pack
1200V,75A,infineon,2-Pack
ماژول 1200 ولت 75 آمپر دوبل فرکانس بالا و سریع اینفینیون اریجینال
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل دو iGBT میباشد

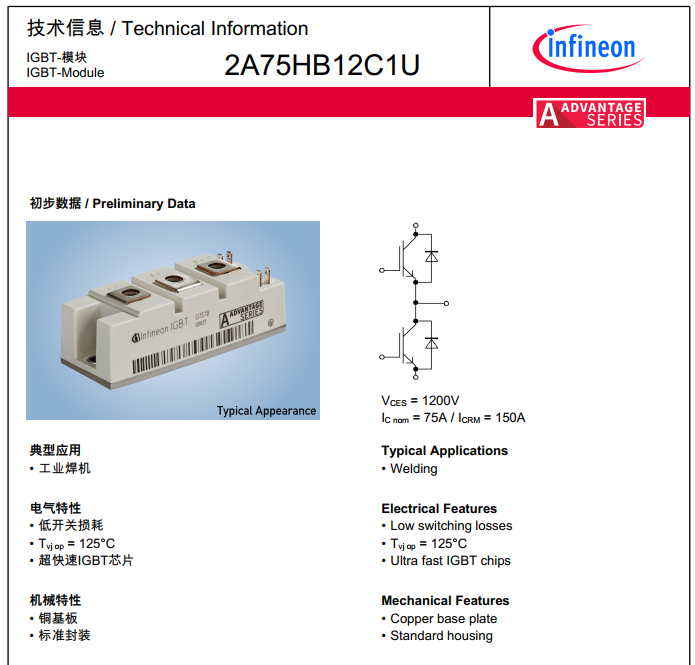

مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
- |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
75A |
|
VCE |
1200V |
| (IC(25°C) |
75A |
|
(IC(HIGH TEMP |
75A |
|
VGE |
±20V |
|
Ptot-PD |
395W |
|
(VGE(th |
5.25-5.80-6.35V |
|
(VCE(sat |
2.05-2.40V |
|
ICM-IC PULSE |
150A |
|
(IF(25°C |
25A |
|
(IF(HIGH TEMP |
- |
|
(td(ON |
0.21µs |
|
tr |
0.05µs |
|
(td(off |
0.39µs |
|
Trr |
- |
|
IGBT PACK |
2 |
|
Thermistors |
- |
|
ابعاد |
94x34x30mm |
|
دمای کاری |
125+~40- |
|
برند |
INFINEON |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال ایفینیون آلمان |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول دوبل فرکانس بالا و سریع |
