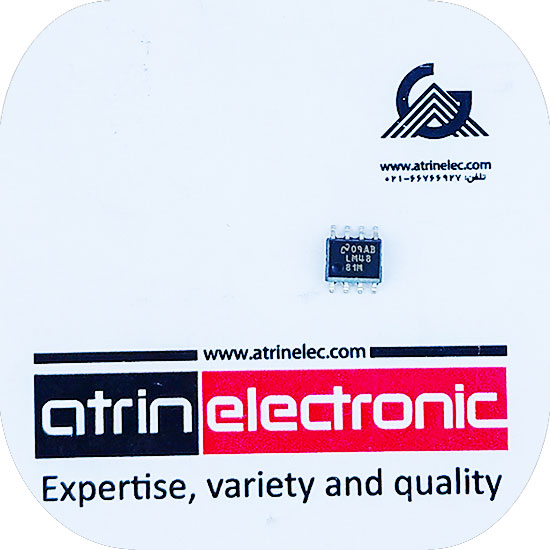

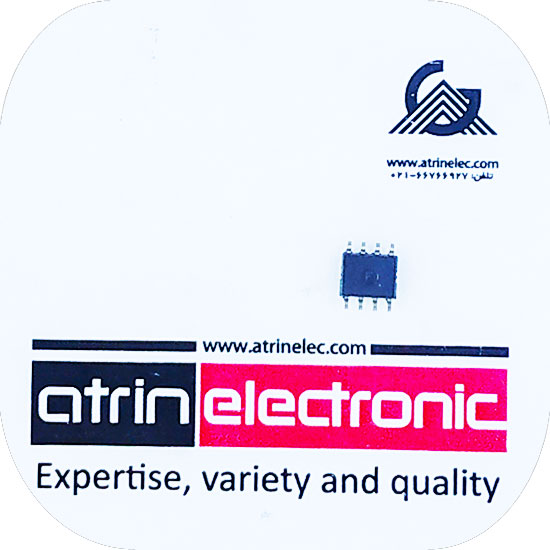

ای سی دوبل تقویت کننده صوت ،آمپلی فایر صدا با توان 200 میلی وات و دارای مد شات دوون و ولتاژ کاری 2.7 تا 5.5 ولت Dual 200 mW Headphone Amplifier with Shutdown Mode
FEATURES

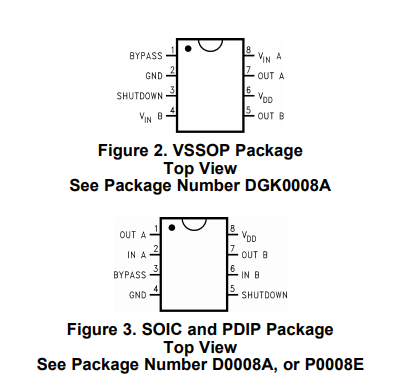

VSSOP Surface Mount Packaging
Unity-gain Stable
External Gain Configuration Capability
Thermal Shutdown Protection Circuitry
No Bootstrap Capacitors, or Snubber Circuits specifically to provide high quality output power with a are Necessary
APPLICATIONS
Headphone Amplifier
Personal Computers
Microphone Preamplifier
KEY SPECIFICATIONS
(THD+N at 1kHz at 125mW Continuous Average Output Power into 8Ω 0.1% (max
(THD+N at 1kHz at 75mW Continuous 0.02% (typ
(Output Power at 10% THD+N at 1kHz into 8Ω 300 mW (typ
(Shutdown Current 0.7µA (typ
Supply Voltage Range 2.7V to 5.5 V
