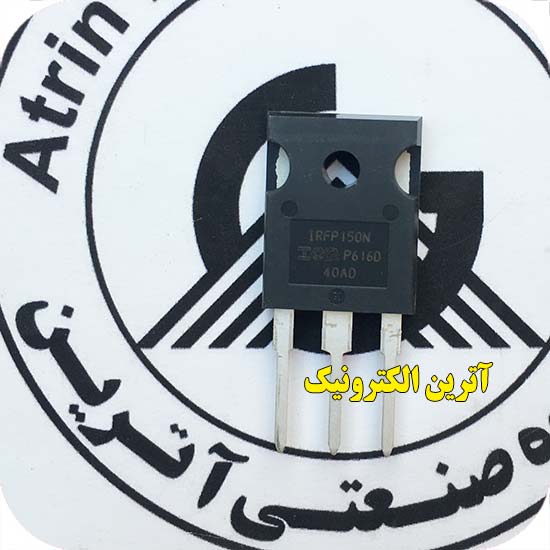

42A,100V, 0.240 Ohm, N-Channel HEXFET® Power MOSFET ماسفت قدرت N کانال 100 ولت 42 آمپر فیلیپین RDS(on) = 0.036
دریافت کتابخانه( ALITUM DESIGNER )
42A,100V, 0.240 Ohm, N-Channel HEXFET® Power MOSFET
ماسفت قدرت N کانال 100 ولت 42 آمپر فیلیپین
RDS(on) = 0.036
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
international rectifier
دوام بسیار بالا و کیفیت بالا
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
ماسفت |
سریMOSFET-FET |
MOSFET-Transistors |
تعداد پین |
3 |
پکیج |
TO-247 |
ولتاژکاری |
100V |
جریان کاری |
42A |
نوع کانال |
N-CHANNEL |
VDS-VDSS |
100V |
VGS-VGSS |
±20V |
VGS(th) |
2-4V |
ID(25°C) |
42A |
ID(HIGH TEMP) |
30A |
IDM-IDP |
140A |
PD(TA=25°C) |
1.1W |
PD(TC=25°C) |
160W |
RDS(on) |
0.036ω |
td(ON) |
11ns |
tr |
56ns |
td(off) |
45ns |
Trr |
180-270ns |
MOSFET PACK |
1 |
ابعاد |
15.90x20.30x5.30mm |
دمای کاری |
175+~55- |
برند |
IR |
کشور سازنده |
- |
کیفیت |
ارجینال فیلیپین -کیفیت بالا |
نوع مونتاژ | DIP |
ویژگی خاص | - |

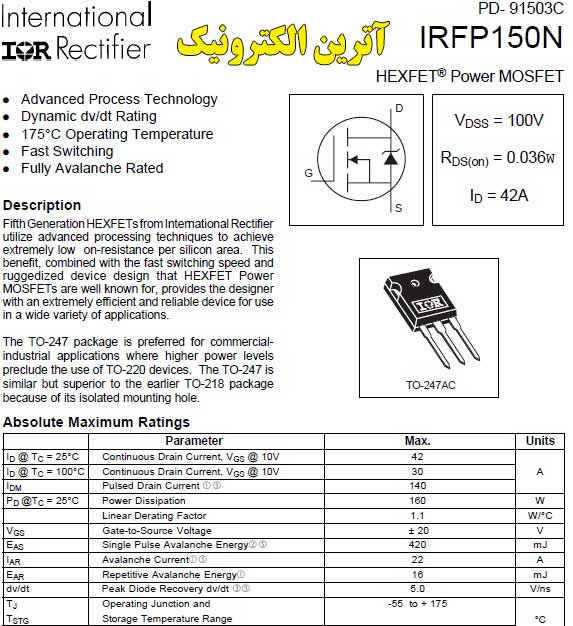

مشخصات بیشتر:
Advanced Process Technology
l Dynamic dv/dt Rating
l 175°C Operating Temperature
l Fast Switching
l Fully Avalanche Rated
