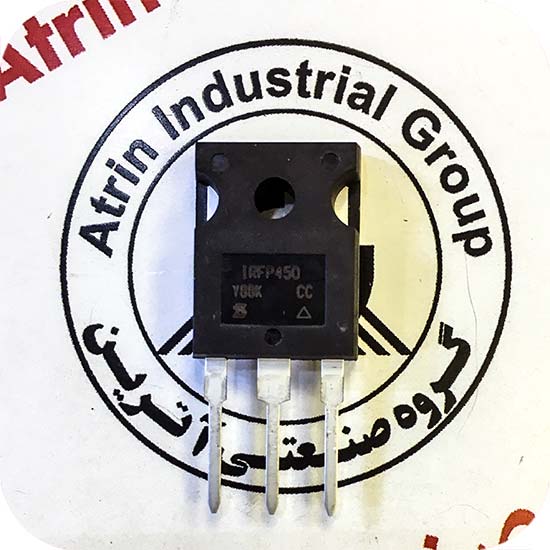

14A,500V, 0.4 Ohm, N-Channel Power MOSFET ماسفت قدرت N کانال 500 ولت 14 آمپر فیلیپین RDS(on) = 0.4
دریافت کتابخانه( ALITUM DESIGNER )
14A,500V, 0.4 Ohm, N-Channel Power MOSFET
ماسفت قدرت N کانال 500 ولت 14 آمپر فیلیپین
RDS(on) = 0.4
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
VISHAY
دوام بسیار بالا و کیفیت بالا
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
ماسفت |
سریMOSFET-FET |
MOSFET-Transistors |
تعداد پین |
3 |
پکیج |
TO-247 |
ولتاژکاری |
500V |
جریان کاری |
14A |
نوع کانال |
N-CHANNEL |
VDS-VDSS |
500V |
VGS-VGSS |
±30V |
VGS(th) |
2-4V |
ID(25°C) |
14A |
ID(HIGH TEMP) |
8.8A |
IDM-IDP |
56A |
PD(TA=25°C) |
1.64W |
PD(TC=25°C) |
205W |
RDS(on) |
0.31-0.39Ω |
td(ON) |
45-100ns |
tr |
130-270ns |
td(off) |
260-530ns |
Trr |
495ns |
MOSFET PACK |
1 |
ابعاد |
15.60x19.90x4.80mm |
دمای کاری |
150+~55- |
برند |
VISHAY |
کشور سازنده |
- |
کیفیت |
ارجینال |
نوع مونتاژ | DIP |
ویژگی خاص | - |
مشخصات بیشتر:
FEATURES
• Dynamic dV/dt Rating
• Repetitive Avalanche Rated
• Isolated Central Mounting Hole
• Fast Switching
• Ease of Paralleling
• Simple Drive Requirements
• Lead (Pb)-free Available
