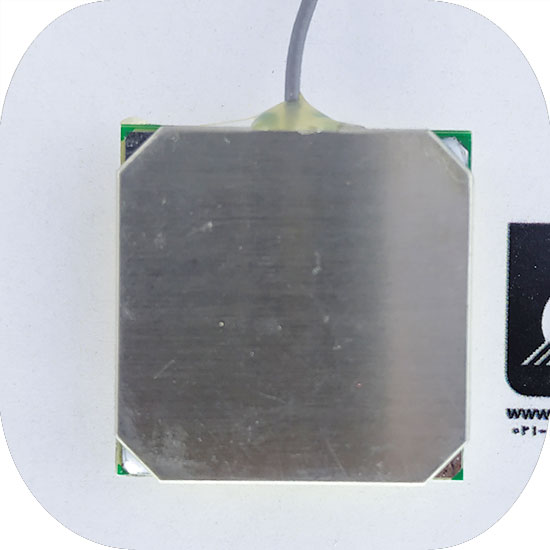

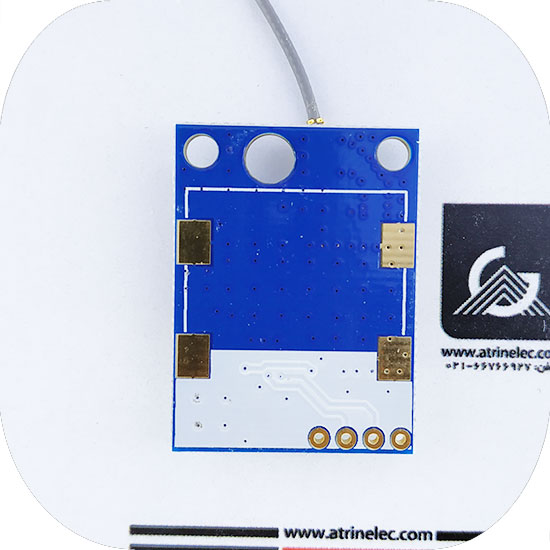

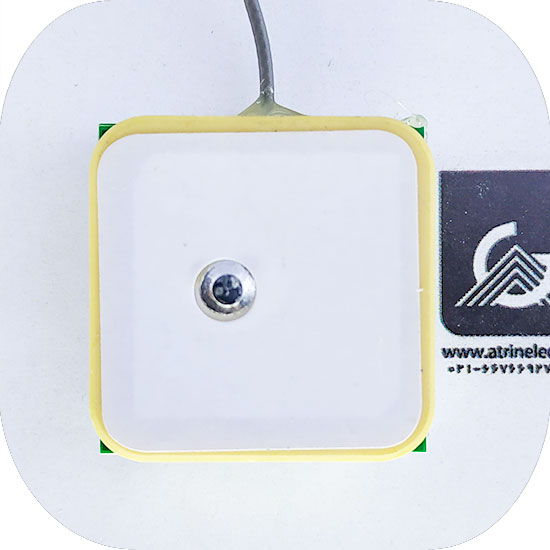

ماژول جی پی اس با انتن اکتیو GPS uBlox NEO 6M+ Antenna

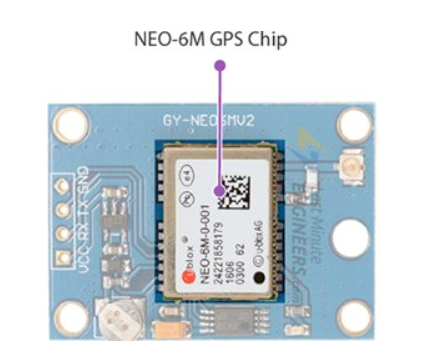

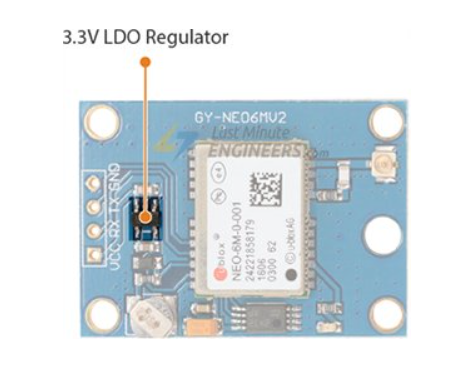

ماژول NEO-6M با ولتاژ 2.7 ولتا الی 3.6 ولت راه اندازی میگردد اما در این برد در ورودی ماژول رگولاتور 3.3 ولت قرار داده شده است به همین دلیل میتوانید ماژول را به راحتی به 5 ولت وصل نمایید.
پایه های ماژول میتواند با ولتاژ 5 ولت کار کند به همین دلیل نیازی به تغییر سطح ولتاژ دیتا ها به 3.3 ولت نمیباشد.

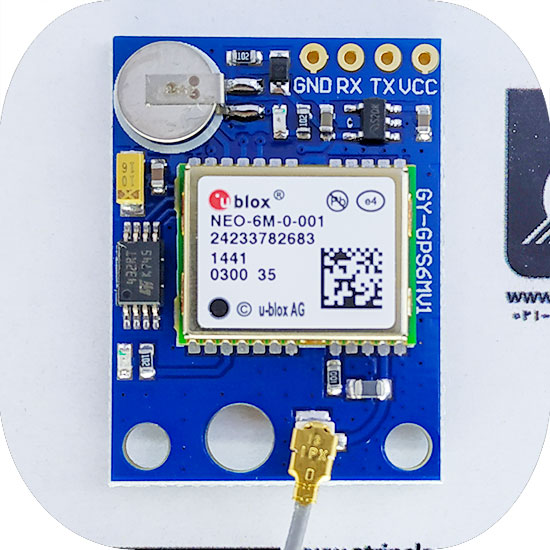

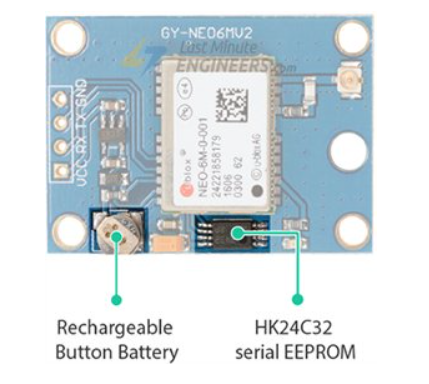

بر روی ماژول باطری (نوعی ابر خازن ) و ای سی ایتپرام قرار داده شده است که وظیفه نگهداری ساعت - آخرین موقعیت ماهواره ها و تنظیمات ماژول را بر عهده دارد و همچنین باعث میشود بعد از پیدا کردن و فیکس شدن ماژول در صورت خاموش و روشن شدن ان ،ماژول در طول یک ثانیه به ماهواره متصل گردد.
به وسیله باطری میتوان اطلاعات را تا زمان 2 هفته نگهداری کرد و بعد از ان نیاز به روشن شدن ماژول و شارژ مجدد باطری وجود دارد چون این باطری نوعی خازن میباشد .
GPS module is a cost-efficient and field-programmable gadget armed with NEO 6M V2 and serial communication configuration. It features 22 tracking / 66 acquisition channel GPS receiver. The sensitivity of tracking and acquisition both reach up to -160dBm, making it a great choice for personal navigation projects and location services
برای کسب اطلاعات بیشتر میتوانید از این لینک استفاده نمایی.
