1200V,300A,U Series,package:M254,2-Pack ماژول 1200 ولت 300 آمپر دوبل فوجی الکتریک اریجینال
1200V,300A,U Series,package:M254,2-Pack
ماژول 1200 ولت 300 آمپر دوبل فوجی الکتریک اریجینال
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل دوبل iGBT میباشد

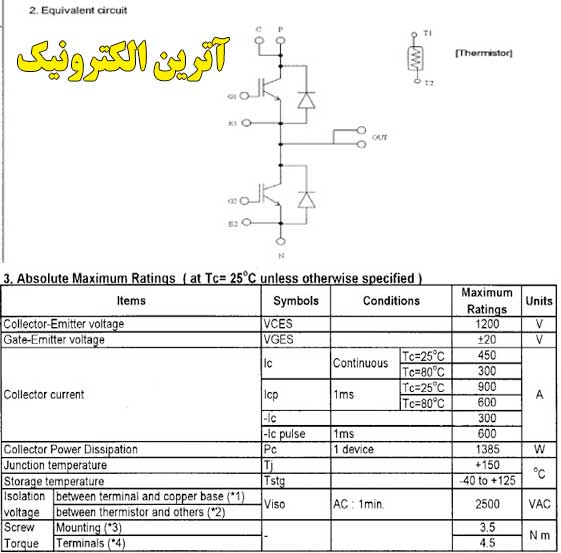

مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
6 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
300A |
|
VCE |
1200V |
| IC(25°C) |
450A |
|
IC(HIGH TEMP) |
300A |
|
VGE |
±20V |
|
Ptot-PD |
1385W |
|
VGE(th) |
4.5-6.5-8.5V |
|
VCE(sat) |
2.7-2.9V |
|
ICM-IC PULSE |
600A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.62µs |
|
tr |
0.39µs |
|
td(off) |
0.55µs |
|
Trr |
0.18-0.6µs |
|
IGBT PACK |
2 |
|
Thermistors |
- |
|
ابعاد |
150x62x20mm |
|
دمای کاری |
125+~40- |
|
برند |
FUJI |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال فوجی ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
- |
