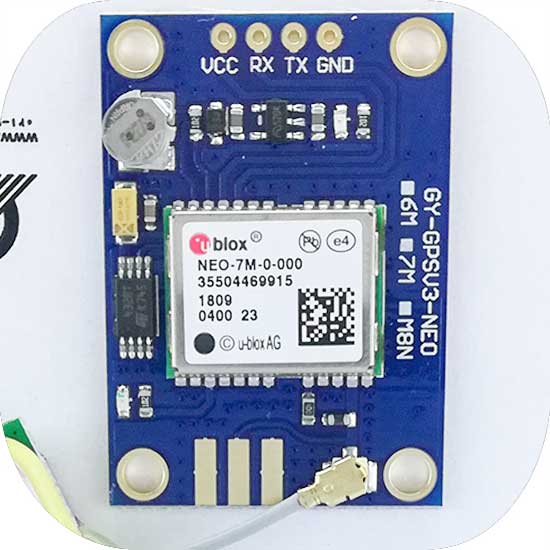

ماژول NEO-7M اورجینال

NEO-7M ماژول GPS و GLONASS
ماژول موقعیت جغرافیایی با ماهواره GPS و GLONASS GPS Module Built-in Data Memory, Replace NEO-6M
تعداد
تخفیف
قیمت
+1
443,200 تومان
+3
2.2 %
433,600 تومان
+6
4.3 %
424,000 تومان
+10
6.5 %
414,400 تومان
توجه: حداقل تعداد خرید این محصول 1 عدد می باشد.
پکیج: MODULE دیتاشیت

نقد و بررسی اجمالی

ماژول موقعیت جغرافیایی با ماهواره GPS و GLONASS GPS Module Built-in Data Memory, Replace NEO-6M



 دریافت دیتا شیت
NMEA-Reference

NV08C-RTK RECEIVERS

دانلودنرم افزار u-center

در دیتاهای دریافتی از ماژول ها بسته به دیتایی که از ماهواره جی پی اس ، گلوناس، گالیله و ترکیبی از ان ها بدست میاسد ابتدای دستورات NMEA دو حرف قرار میگیرد که شرح ان در پایین است.

The Address field is divided into 2 fields.
The first field of standard (output) messages must be 2 characters representing Taker ID:
“GP” for GPS
“GL” – GLONASS
“GA” – GALILEO
“GN” for combined navigation solution (if information of more than one satellite navigation system is used for data generation).

The second field of standard (output) messages must be 3 characters representing Message ID.

Please refer to messages Message Description for further information regarding Talker ID and Message ID.

به عنوان مثال :

دستورات دریافتی  پایین اطلاعات دریافتی ماژول از ماهواره GPS است چون دو حرف ابتدای دستور GP است

GPGSV,3,1,12,01,03,104,,05,17,267,26,07,45,077,14,08,21,044,*73

دستورات دریافتی  پایین اطلاعات دریافتی ماژول از ماهواره GLONASS است چون دو حرف ابتدای دستور GL است

GLGSV,3,2,10,79,48,340,27,80,16,282,09,81,28,120,,82,04,162,26*64

 دستورات دریافتی  پایین اطلاعات دریافتی ماژول از ماهواره ترکیبی است چون دو حرف ابتدای دستور GN است

GNGLL,3155.94018,N,05418.93049,E,094642.00,A,A*73

مشخصات:

مشخصات - پارامترها

مقادیر

خانواده

ماژول

سری

موقعیت جغرافیایی GPS و GLONASS

تعداد پین

4

ولتاژکاری

2.7-5V

جریان کاری

35mA

پروتکل ارتباطی

UART

عملکرد

دریافت پارامتر های جغرافیایی از ماهواره GPS و گلوناس

نوع مونتاژ

DIP

ویژگی خاص

 56channels
GPS L1 (1575.42Mhz)
C/A code
SBAS:WAAS / EGNOS / MSAS

Product Features
Using the NEO-7M module , comes with high gain active antenna
(Supports GLONASS ( Russian navigation system
BaudRate: 9600
Come with IPX interface, you can connect many other active antenna
Built- in rechargeable backup battery , can be powered down to save ephemeris data to achieve hot start
Parameters
Interface features :TTL level compatible with 3.3V/ 5V systems
Reception characteristics : 56 channels , GPS L1 (1575.42Mhz) C/A code , SBAS:WAAS / EGNOS / MSAS
(Positioning accuracy : 2.5mCEP (SBAS: 2.0mCEP
(Update rate :Maximum 10Hz ( default 1HZ
(Acquisition Time : Cold start : 27S ( fastest
Hot start : 1S
Tracking Sensitivity : -162dBm
Acquisition sensitivity ( cold start ): -148dBm
(Oscillator : TCXO (+/- 0.5PPM
Communication Protocol : NMEA ( default ) / UBX Binary
Serial communication baud rate : 9600
Speed limit : 500m / s
Height restriction : 50000m
Working temperature : -40 C to 85 C
(Operating voltage : 2.7V-5.0V (VCC pin input
Working Current : 35mA
TXD / RXD Impedance: 510 ohm
Applications
Navigation , positioning quadrocopter
(instructions (take MCU for example
VCC: pick 3.3V / 5V
GND: to GND
TXD: pick MCU.RX
RXD: pick MCU.TX
(PPS: pick MCU.IO clock pulse output ( do not connect
