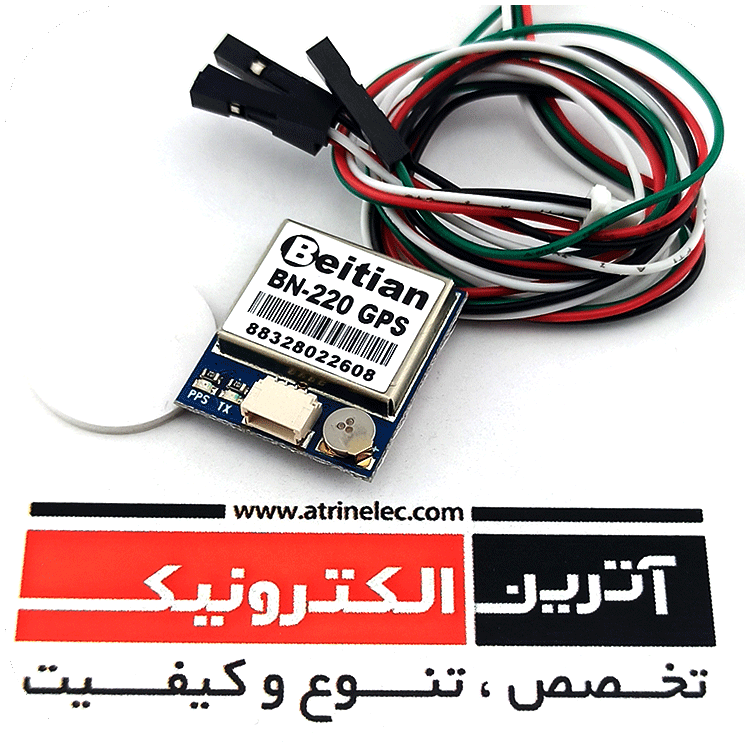

ماژول BN-220/GPS GLONASS اورجینال

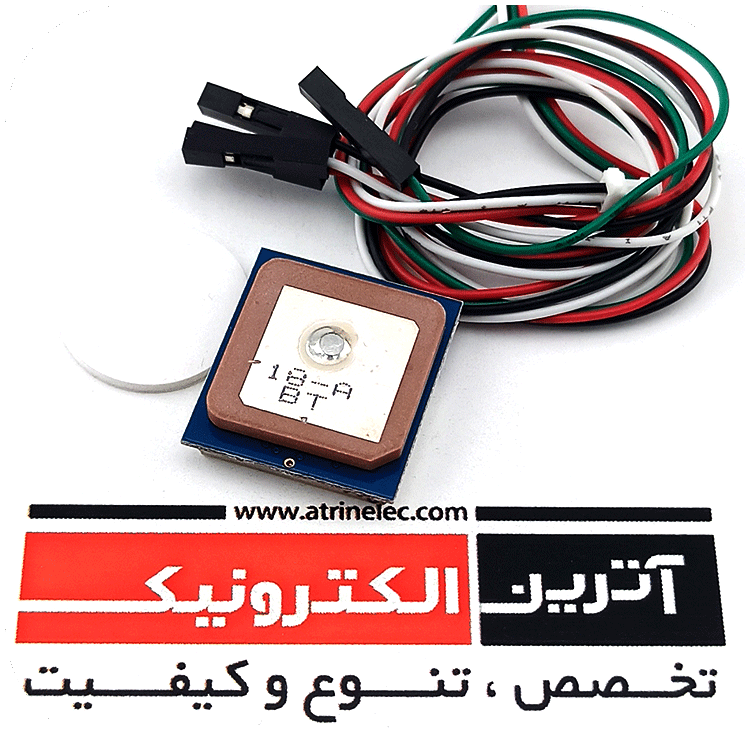

ماژول BN-220/GPS GLONASS/با انتن اکتیو
ماژول جی پی اس و گلوناس و بیودی و ... با آنتن اکتیو GPS GLONASS Dual GPS module antenna,built in FLASH,BN-220 GPS,GLONASS,Galileo,BeiDou,QZSS and SBAS
تعداد
تخفیف
قیمت
+1
416,000 تومان
+3
1.2 %
411,200 تومان
+6
3.1 %
403,200 تومان
+10
3.8 %
400,000 تومان
توجه: حداقل تعداد خرید این محصول 1 عدد می باشد.
پکیج: MODULE ابعاد: 2.2x2 دیتاشیت

نقد و بررسی اجمالی

ماژول جی پی اس و گلوناس و بیودی و ... با آنتن اکتیو GPS GLONASS Dual GPS module antenna,built in FLASH,BN-220 GPS,GLONASS,Galileo,BeiDou,QZSS and SBAS



 دریافت دیتا شیت

NMEA-Reference

NV08C-RTK RECEIVERS

دانلودنرم افزار u-center

در دیتاهای دریافتی از ماژول ها بسته به دیتایی که از ماهواره جی پی اس ، گلوناس، گالیله و ترکیبی از ان ها بدست میاسد ابتدای دستورات NMEA دو حرف قرار میگیرد که شرح ان در پایین است.

The Address field is divided into 2 fields.
The first field of standard (output) messages must be 2 characters representing Taker ID:
“GP” for GPS
“GL” – GLONASS
“GA” – GALILEO
“GN” for combined navigation solution (if information of more than one satellite navigation system is used for data generation).

The second field of standard (output) messages must be 3 characters representing Message ID.

Please refer to messages Message Description for further information regarding Talker ID and Message ID.

به عنوان مثال :

دستورات دریافتی  پایین اطلاعات دریافتی ماژول از ماهواره GPS است چون دو حرف ابتدای دستور GP است

GPGSV,3,1,12,01,03,104,,05,17,267,26,07,45,077,14,08,21,044,*73

دستورات دریافتی  پایین اطلاعات دریافتی ماژول از ماهواره GLONASS است چون دو حرف ابتدای دستور GL است

GLGSV,3,2,10,79,48,340,27,80,16,282,09,81,28,120,,82,04,162,26*64

 دستورات دریافتی  پایین اطلاعات دریافتی ماژول از ماهواره ترکیبی است چون دو حرف ابتدای دستور GN است

GNGLL,3155.94018,N,05418.93049,E,094642.00,A,A*73

Features

Iitem

Description

Electrical Characteristics

Chipset

M8030-KT

Frequency

GPS L1, GLONASS L1, BEIDOU B1, GALILEO E1, SBAS L1, QZSS L1

Receiving Format

GPS, GLONASS, BEIDOU, GALILEO, SBAS, QZSS.

Default GPS, GLONASS, SBAS, QZSS.

Channels

72 Searching Channel

Sensitivity

Tracking

-167dBm

Reacquisition

-160dBm

Cold Start

-148dBm

Hot Start

-156dBm

Accuracy

Position Horizontal

(2.0 m CEP 2D RMS SBAS Enable (Typical Open Sky

Velocity

0.1m/sec 95% (SA off)

Timing

1us synchronized to GPS time

Acquisition Time

Cold Start

26s

Warm Start

25s

Hot Start

1s

Data Output

Support Rate

4800bps to 921600bps, Default 9600bps

Data Level

TTL Level

Data Protocol

NMEA-0183 or UBX, Default NMEA-0183

NMEA Message

RMC, VTG, GGA, GSA, GSV, GLL

Update Rate

1Hz-10Hz, Default 1Hz

FLASH

4M FLASH, Store the configuration permanently

Operational Limits

Altitude

50,000m Max

Velocity

515m/s Max

Acceleration

Less than 4g

Power Consumption

VCC

DC Voltage 3.0V-5.5V, Typical: 5.0V

Current

Capture 50mA/5.0V

Mechanical Specifications

Dimension

22mm*20mm*6mm

Weight

5.3g

Connector

1.00mm 4pins connector

Environment

Operating Temp

-40 °C ~ +85°C

Storage Temp

-40°C ~ +105°C

LED

Built-in LED

TX LED: blue. The data output, TX LED flashing

PPS LED: red. PPS LED not bright when GPS not fixed, flashing when fixed
