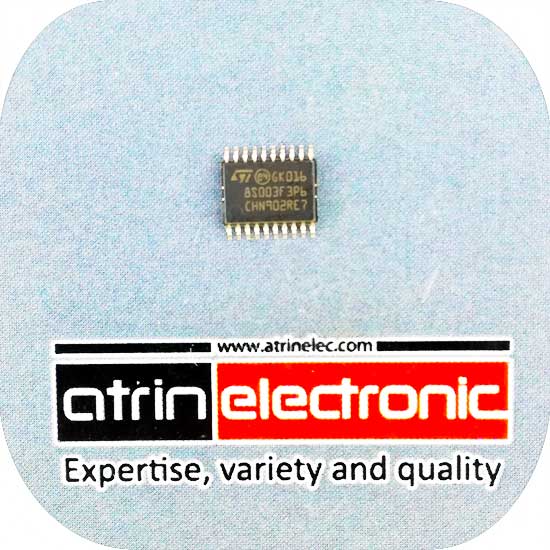

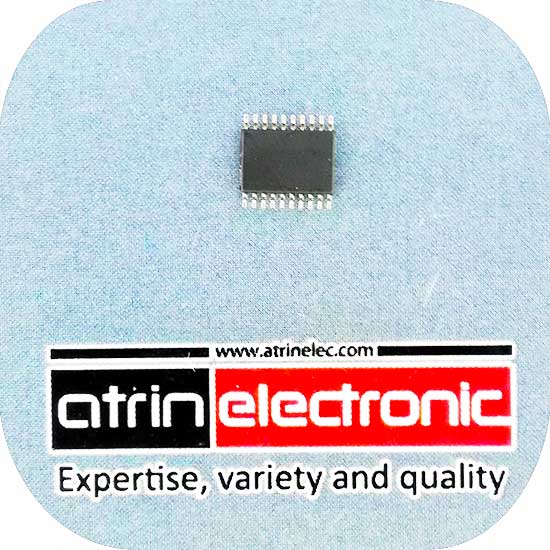

STM8S003F3P6 اورجینال

میکروکنترلر 8 بیتی آرم STM8S003F3P6
میکروکنترلر 8 بیتی با فلش 8K با فرکانس 16 مگاهرتز Value line, 16-MHz STM8S 8-bit MCU, 8-Kbyte Flash memory, 128-byte data EEPROM, 10-bit ADC, 3 timers, UART, SPI, I²C
تعداد
تخفیف
قیمت
+1
13.5 %
8,420 تومان 7,280 تومان
+20
17.3 %
8,040 تومان 6,960 تومان
+50
21.3 %
7,670 تومان 6,630 تومان
+100
25.1 %
7,300 تومان 6,310 تومان
برند: STMICROELECTRONICS پکیج: TSSOP-20 ابعاد: 0.1x6.5x6.4 دیتاشیت

نقد و بررسی اجمالی

میکروکنترلر 8 بیتی با فلش 8K با فرکانس 16 مگاهرتز Value line, 16-MHz STM8S 8-bit MCU, 8-Kbyte Flash memory, 128-byte data EEPROM, 10-bit ADC, 3 timers, UART, SPI, I²C



  دریافت دیتا شیت

دریافت  کتابخانه( ALITUM  DESIGNER )

The STM8S003F3/K3 value line 8-bit microcontrollers offer 8 Kbytes of Flash program memory, plus integrated true data EEPROM. They are referred to as low-density devices in the STM8S microcontroller family reference manual (RM0016). The STM8S003F3/K3 value line devices provide the following benefits: performance, robustness and reduced system cost. Device performance and robustness are ensured by true data EEPROM supporting up to 100000 write/erase cycles, advanced core and peripherals made in a state-of-the-art technology at 16 MHz clock frequency, robust I/Os, independent watchdogs with separate clock source, and a clock security system. The system cost is reduced thanks to a high system integration level with internal clock oscillators, watchdog, and brown-out reset. Full documentation is offered as well as a wide choice of development tools.

به جرات میتوان گفت محبوب ترین میکروکنترلر ها در بین خانوادهARM سری STM32 است که دارای طیف مختلف از لحاظ سایز - کارایی و قیمت هستند.

این میکرو کنترلر ها در ایران محبوبیت زیادی پیدا کرده است و همچنین مشاهده شده جدید ترین سیستم ها با این میکرو کنترلر در صنعت ساخته شده و از لحاظ کارایی و مقاومت در برابر نویز بسیار عالی عمل کرده است و برنامه نویسان به سرعت از خانواده های قبلی به این خانواده مهاجرت کرده اند.

این ای سی از بخش های متفاوت TIMER,ADC,DAC,PWM,COUNTERو... تشکیل شده است که بسته به نیاز خود می توانید نمونه های مختلف را انتخاب کنید.

توصیه مااینست برای کار با این ای سی حتما از نرم افزار STM32CUBEMX(دانلود)  استفاده کنید که آموزش کار با ان به صورت تصویری توسط گروه آترین الک(کلیک کنید) تهیه شده است.

امکانات این ای سی :

Features
Core
• 16 MHz advanced STM8 core with Harvard
architecture and 3-stage pipeline
• Extended instruction set
Memories
• Program memory: 8 Kbyte Flash memory; data
retention 20 years at 55 °C after 100 cycles
• RAM: 1 Kbyte
• Data memory: 128 bytes true data EEPROM;
endurance up to 100 k write/erase cycles
Clock, reset and supply management
• 2.95 V to 5.5 V operating voltage
• Flexible clock control, 4 master clock sources
– Low-power crystal resonator oscillator
– External clock input
– Internal, user-trimmable 16 MHz RC
– Internal low-power 128 kHz RC
• Clock security system with clock monitor
• Power management
– Low-power modes (wait, active-halt, halt)
– Switch-off peripheral clocks individually
– Permanently active, low-consumption
power-on and power-down reset
Interrupt management
• Nested interrupt controller with 32 interrupts
• Up to 27 external interrupts on 6 vectors
Timers
• Advanced control timer: 16-bit, 4 CAPCOM
channels, 3 complementary outputs, dead-time
insertion and flexible synchronization
• 16-bit general purpose timer, with 3 CAPCOM
channels (IC, OC or PWM)
• 8-bit basic timer with 8-bit prescaler
• Auto wakeup timer
• Window and independent watchdog timers
Communications interfaces
• UART with clock output for synchronous
operation, SmartCard, IrDA, LIN master mode
• SPI interface up to 8 Mbit/s
• I
2C interface up to 400 Kbit/s
Analog to digital converter (ADC)
• 10-bit ADC, ± 1 LSB ADC with up to 5
multiplexed channels, scan mode and analog
watchdog
I/Os
• Up to 28 I/Os on a 32-pin package including 21
high-sink outputs
• Highly robust I/O design, immune against
current injection

مشخصات بیشتر:

مشخصات/پارامتر

توضیحات/تعداد

NAME

STM32F051K6T6

MCU Family

STM32

MCU Series

STM32F0

Package

LQFP-32

Architecture

ARM Cortex-M4

Operating Temperaure

85+~ 40-

PIN

144

Digital I/O

114

Power supply

1.8-3.6V

(Frequency (max

180MHZ

Flash memory

1024KB

SRAM

256KB

ADC

 24Channels
(12Bit)

DAC

2Channels
(12Bit)

DMA

General-purpose DMA: 16-stream DMA
controller with FIFOs and burst support

SPI

6

I2C

3

I2S

2

UART+USART

8

CAN

2

 CAN FD

-

USB

2

SDIO

YES

Parallel interfaces

 SDIO,FMC

Additional Serial Interfaces

Ethernet,SAI

Display controller

LCD TFT Controller up to 1024x728

TIMER

12
(16Bit)

2

(32Bit)

PWM

4

Watchdog

2

RTC

YES
