600V,150A,IPM-R Series,Fuji Electric,7-Pack ماژول 600 ولت 150 آمپر هفت تایی فوجی الکتریک اریجینال
600V,150A,IPM-R Series,Fuji Electric,7-Pack
ماژول 600 ولت 150 آمپر هفت تایی فوجی الکتریک اریجینال

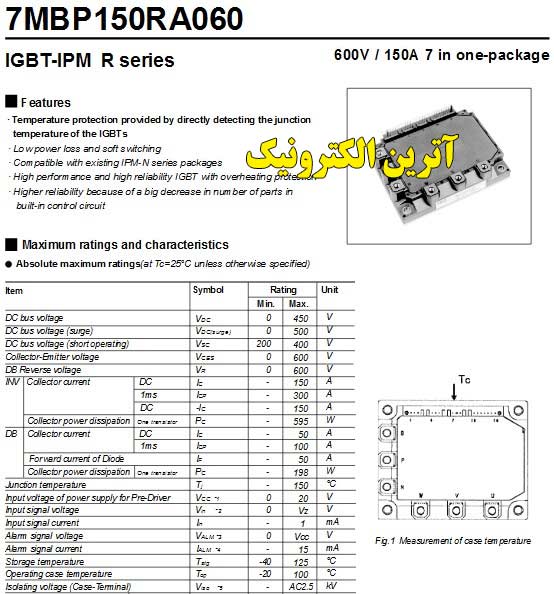

دریافت دیتا شیت
7MBP150RA060
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل هفت iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
- |
|
پکیج |
MODULE |
|
ولتاژکاری |
600V |
|
جریان کاری |
150A |
|
VCE |
600V |
| IC(25°C) |
50A |
|
IC(HIGH TEMP) |
- |
|
VGE |
±20V |
|
Ptot-PD |
198W |
|
VGE(th) |
- |
|
VCE(sat) |
2.8V |
|
ICM-IC PULSE |
100A |
|
IF(25°C) |
50A |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.3µs |
|
tr |
- |
|
td(off) |
3.6µs |
|
Trr |
0.4µs |
|
IGBT PACK |
7 |
|
Thermistors |
- |
|
ابعاد |
150x62x20mm |
|
دمای کاری |
125+~40- |
|
برند |
FUJI |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال فوجی ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول هنت تایی |
