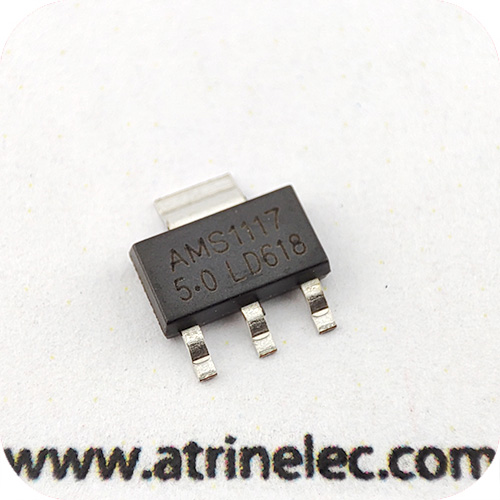

رگلاتور خطی 5 ولت ثابت 1 آمپر اس ام دیSOT-223 5V,1A LOW DROPOUT VOLTAGE REGULATOR
ویژگی های: AMS1117-5.0
مشخصات کلی
وضعیت تولید : فعال
نوع نصب : SMD
پکیج : SOT-223-4
نوع عملکرد(Function Type) : رگولاتور ولتاژ خطی
دمای کاری(سانتیگراد) : -40 to 125
مشخصات ورودی مبدل / رگولاتور
حداکثر افت ولتاژ : 1.2V @ 800mA
جریان نشتی (Iq) : 5mA
حداکثر ولتاژ ورودی (VDC) : 15
مشخصات خروجی مبدل / رگولاتور
حداکثر جریان خروجی (mA) : 800
ولتاژ خروجی (حداقل/ثابت)(ولت) : 5
نوع خروجی رگولاتور : Fixed
تعداد خروجی : تکی
پلاریته ولتاژ خروجی : مثبت
دقت
مقدار معمول PSSR DC بر اساس dB : 75dB (120Hz)
حفاظت
نوع حفاظت : Over Current, Over Temperature
Advanced AMS1117
Monolithic 1A LOW DROPOUT VOLTAGE REGULATOR
Systems
FEATURES
Three Terminal Adjustable or Fixed Voltages 1.5V, 1.8V, 2.5V, 2.85V, 3.3V and 5.0V
Output Current of 1A
Operates Down to 1V Dropout
Line Regulation: 0.2% Max.
Load Regulation: 0.4% Max.
SOT-223, TO-252 and SO-8 package available
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
تثبیت کننده ولتاژ |
|
سری |
LM2576T-XX |
|
تعداد پین |
5 |
|
پکیج |
TO-263-5 |
|
ولتاژ خروجی |
12V |
|
جریان خروجی |
3A |
|
ابعاد |
16.4x10x4.40mm |
|
دمای کاری |
150+×55- |
|
برند |
- |
|
کشور سازنده |
- |
|
کیفیت |
اورجینال |
| نوع مونتاژ | smd |
|
ویژگی خاص |
ولتاژ ثابت مثبت - کیفیت بالا |
