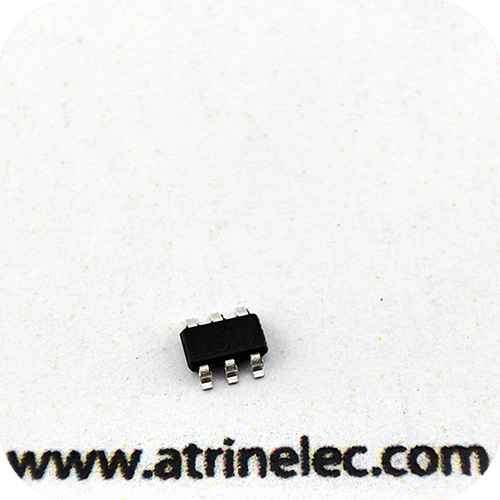

MP3202/MP3202DJ اورجینال - کیفیت بالا

MP3202DJ

1.3A Fixed Frequency White LED Driver درایور جریان ثابت LED جریان 1.3 امپر

45,200 تومان

موجودی:

افزودن به سبد خرید حذف از سبد

پکیج: TSOT23-6 دیتاشیت

دسته بندی اصلی: الکترونیک جوش و برش

گروه فرعی: انواع آیسی SMD تمام آیسی ها آمپلی فایر،تقویت کننده،صوت،اپ امپ درایور ولتاژ و جریان درایور PWM درایور تاچ اسکرین , لمسی قطعات الکترونیکی و داخلی

نقد و بررسی اجمالی

1.3A Fixed Frequency White LED Driver درایور جریان ثابت LED جریان 1.3 امپر

آی سی مدل MP3202DJ-LF-Z جزو آی سی های درایور LED طبقه بندی می گردد. این آی سی محصول برند Monolithic Power Systems Inc می باشد. این آی سی از نوع رگولاتور DC به DC با توپولوژی افزاینده بوده و دارای سوئیچ های داخلی می باشد. تعداد خروجی های این آی سی 1 عدد می باشد. کمترین ولتاژ تغذیه این آی سی 2.5 ولت وبیشترین مقدار آن 6 ولت می باشد. ولتاژ خروجی این درایور LED مقدار 25 ولت و جریان خروجی این درایور به ازای هر کانال 1.33 آمپر می باشد. این آی سی دارای مقدار Dimming به صورت Analog و PWM بوده و کاربرد آن به صورت نور پشت زمینه است. پکیج و فوت پرینت این آی سی TSOT-23-6 با نصب به صورت سطحی یا SMD می باشد. رنج دمای عملکردی این آی سی در بازه منفی 40 درجه سانتیگراد تا 85 درجه سانتیگراد می باشد. توضیحات مربوط به تولید کننده این محصول را می توانید با کلیک بر روی برند تولید کننده مطالعه نمایید. ایران کالکت به عنوان مجموعه ارائه دهنده کالا و خدمات حوزه الکترونیک آی سی MP3202DJ-LF-Z را درسبد محصولات خود قرار داده است. سفارش طراحی و ساخت برد مدار چاپی این قطعه یا دیگر مدارات خود را می توانید در همین سایت ثبت نمایید.

مشخصات آیسی:

نوع رگولاتور: DC به DC

توپولوژی: افزاینده

سوئیچ داخلی: می باشد

تعداد خروجی: 1

کمینه ولتاژ تغذیه: 2.5 ولت

ولتاژ تغذیه: 6 ولت

ولتاژ خروجی: 25 ولت

جریان خروجی به ازای هر کانال: 1.33 آمپر

فرکانس: 1.3 مگاهرتز

دیمینگ: Analog و PWM

کاربرد: نور پشت زمینه

دمای کاری: منفی 40 درجه سانتیگراد تا 85 درجه سانتیگراد

نوع نصب: سطحی یا SMD

پکیج فوت پرینت: TSOT-23-6

نوع آیسی: step-up converter

کارخانه سازنده: Monolithic Power Systems Inc

FEATURES
• 2.5V to 6V Input Voltage Range
• On Board Power MOSFET
• Drives up to 39 White LEDs at 5V Input
• Up to 92% Efficiency
• Over 1MHz Fixed Switching Frequency
• Open Load Shutdown
• Low 104mV Feedback Voltage
• Soft-Start/PWM Dimming
• UVLO, Thermal Shutdown
• Internal 1.3A Current Limit
• Available in TSOT23-6 and QFN8 Packages
APPLICATIONS
• Cell Phones
• Handheld Computers and PDAs
• Digital Still Cameras
• Small LCD Displays
