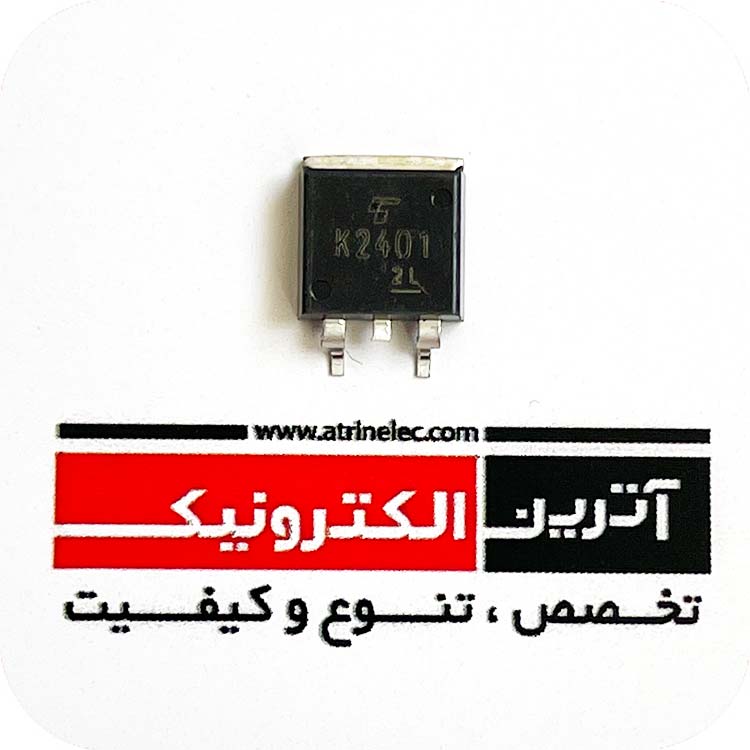

ماسفت 200 ولت 15 آمپرN کانال D2pak - Field Effect Transistor Silicon N Channel MOS Type (π−MOSV) Chopper Regulator, DC−DC Converter and Motor Drive Applications
استفاده در انواع چاپرها - مبدل های DC به DC
تجهیزات الکترونیکی
اینورترها و تجهیزات دیگر
D2pak-DDpak-TO-263-3
Chopper Regulator, DC−DC Converter and Motor Drive
Applications
Low drain−source ON resistance : RDS (ON) = 0.13 Ω (typ.)
High forward transfer admittance : |Yfs| = 17 S (typ.)
Low leakage current : IDSS = 100 μA (max) (VDS = 200 V)
Enhancement mode : Vth = 1.5~3.5 V (VDS = 10 V, ID = 1 mA)
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-263 |
|
ولتاژکاری |
200V |
|
جریان کاری |
15A |
|
نوع کانال |
N-CHANNEL |
|
VDS-VDSS |
200V |
|
VGS-VGSS |
- |
|
VGS(th) |
1-2.1-2.5V |
|
ID(25°C) |
15A |
|
ID(HIGH TEMP) |
- |
|
IDM-IDP |
45A |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
75W |
| RDS(on) |
0.13Ω |
|
td(ON) |
20ns |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
MOSFET PACK |
1 |
|
ابعاد |
- |
|
دمای کاری |
150+~55- |
|
برند |
TOSHIBA |
|
کشور سازنده |
- |
|
کیفیت |
اورجینال |
| نوع مونتاژ | DIP |
| ویژگی خاص | - |
