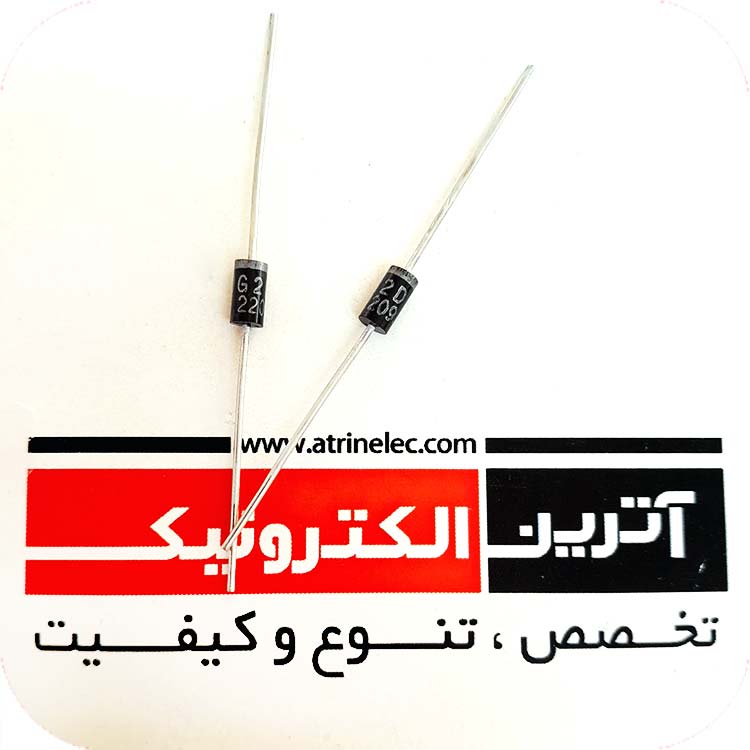

UG2D اورجینال

UG2D

دیودالترا فست 200 ولت 2 آمپر - Miniature Ultrafast Plastic Rectifier trr = 15ns

تعداد

تخفیف

قیمت

16,000 تومان

+20

0.6 %

15,900 تومان

موجودی:

افزودن به سبد خرید حذف از سبد

برند: VISHAY پکیج: DO-15

دسته بندی اصلی: الکترونیک جوش و برش

گروه فرعی: دیود فست دیودهای عمومی،ماژول تمام دیودها قطعات الکترونیکی و داخلی دیود همه قطعات داخلی دستگاه جوش

نقد و بررسی اجمالی

دیودالترا فست 200 ولت 2 آمپر - Miniature Ultrafast Plastic Rectifier trr = 15ns

استفاده در انواع دستگاه جوش های اینورتری - سوئیچینگ ها - اینورترهای دور و انواع منابع تغذیه و مصارف عمومی الکترونیک و صنعتی

مشخصات بیشتر:

FEATURES
• Glass passivated chip junction
• Ultrafast reverse recovery time
• Soft recovery characteristics
• Low forward voltage drop
• Low switching losses, high efficiency
• High forward surge capability
• Solder dip 275 °C max. 10 s, per JESD 22-B106
• Material categorization: For definitions of compliance
please see www.vishay.com/doc?99912
TYPICAL APPLICATIONS
For use in high frequency rectification and freewheeling
application in switching mode converters and inverters for
consumer, computer and telecommunication.
MECHANICAL DATA
Case: DO-204AC (DO-15)
Molding compound meets UL 94 V-0 flammability rating
Base P/N-E3 - RoHS-compliant, commercial grade
Terminals: Matte tin plated leads, solderable per
J-STD-002 and JESD 22-B102
E3 suffix meets JESD 201 class 1A whisker test
Polarity: Color band denotes cathode end

ویژگی	مقادیر
خانواده	دیود
سری دیود	الترا فست
تعداد پین	2
پکیج	DO-15
ولتاژکاری	200V
جریان کاری	2A
توان	-
VZ	-
VRRM	200V
VRMS
VDC	-
VF	-
(IF(AV)-I(AV
IFRM	-
IFSM
(IR(25°C
(IR(HIGH TEMP
CJ
Trr
ابعاد
دمای کاری
برند	VISHAY
کشور سازنده	واردات از اروپا
کیفیت	اورجینال
نوع مونتاژ	DIP
ویژگی خاص	-

These state−of−the−art devices are a series designed for use in
switching power supplies, inverters and as free wheeling diodes.
Features
• Ultrafast 25 ns, 50 ns and 75 ns Recovery Times
• 175°C Operating Junction Temperature
• Low Forward Voltage
• Low Leakage Current
• High Temperature Glass Passivated Junction
• Reverse Voltage to 600 V
• Shipped in Plastic Bags, 500 per Bag
• Available in Tape and Reel, 1500 per Reel, by Adding a “RLG’’
Suffix to the Part Number
• MUR460 available in Fan Fold Ammo Pak, 1000 per Box,
by adding a “FFG” suffix to the part number
• These are Pb−Free Packages*
Mechanical Characteristics:
• Case: Epoxy, Molded
• Weight: 1.1 Gram (Approximately)
• Finish: All External Surfaces Corrosion Resistant and
Terminal Leads are Readily Solderable
• Lead Temperature for Soldering Purposes:
260°C Max. for 10 Seconds
• Polarity: Cathode indicated by Polarity Band
