1200V,150A,infineon,6-Pack ماژول 1200 ولت 150 آمپر شش تایی سه فاز full-bridge اینفینیون اریجینالEUPEC
1200V,150A,infineon,6-Pack
ماژول 1200 ولت 150 آمپر شش تایی سه فاز full-bridge اینفینیون اریجینال
شامل دیود های فست
EUPEC
BSM 100 GD 120 DN2
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل شش iGBT میباشد.
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
39 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
150A |
|
VCE |
1200V |
| IC(25°C) |
150A |
|
IC(HIGH TEMP) |
100A |
|
VGE |
±20V |
|
Ptot-PD |
680W |
|
VGE(th) |
4.5-5.5-6.5V |
|
VCE(sat) |
2.5-3V |
|
ICM-IC PULSE |
300A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
160-320ns |
|
tr |
80-160ns |
|
td(off) |
400-520ns |
|
Trr |
0.3µs |
|
IGBT PACK |
6 |
|
Thermistors |
- |
|
ابعاد |
121.5x61.5x17mm |
|
دمای کاری |
150+~55- |
|
برند |
INFINEON |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال ایفینیون |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول شش تایی سه فاز full-bridge |

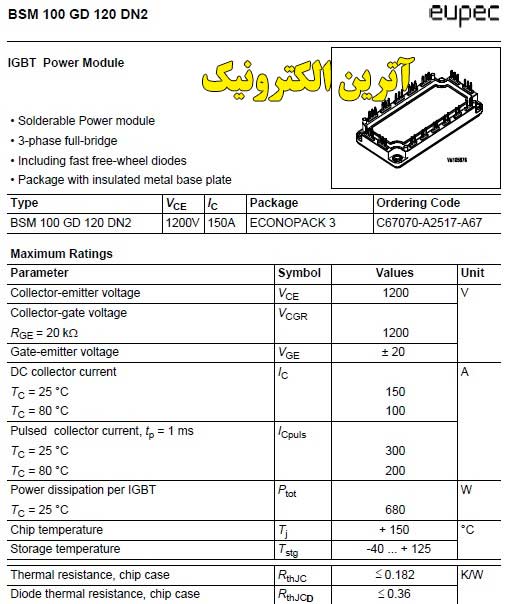

IGBT Power Module
• Solderable Power module
• 3-phase full-bridge
• Including fast free-wheel diodes
• Package with insulated metal base plate
BSM 100 GD 120 DN2 1200V 150A ECONOPACK 3 C67070-A2517-A67
