BSM50GD120DN2 اریجینال ایفینیون

BSM50GD120DN2-IGBT MODULE
1200V,50A,infineon,6-Pack ماژول 1200 ولت 50 آمپر شش تایی سه فاز full-bridge اینفینیون اریجینال یوپکEUPEC
تعداد
تخفیف
قیمت
+1
10.0 %
3,349,000 تومان 3,014,100 تومان
+5
11.9 %
3,277,600 تومان 2,949,800 تومان
+10
13.9 %
3,202,800 تومان 2,882,500 تومان
+20
15.8 %
3,131,400 تومان 2,818,300 تومان

نقد و بررسی اجمالی

1200V,50A,infineon,6-Pack ماژول 1200 ولت 50 آمپر شش تایی سه فاز full-bridge اینفینیون اریجینال یوپکEUPEC



1200V,50A,infineon,6-Pack
ماژول 1200 ولت50 آمپر شش تایی سه فاز  full-bridge اینفینیون اریجینالEUPEC
شامل دیود های فست
EUPEC
BSM 50 GD 120 DN2
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......

مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل شش iGBT میباشد.

 دریافت دیتا شیت

مشخصات:

مشخصات - پارامترها

مقادیر

خانواده

IGBT

سریIGBT

IGBT Modules

تعداد پین

17

پکیج

MODULE

ولتاژکاری

1200V

جریان کاری

50A

VCE

1200V

 IC(25°C)

72A

 IC(HIGH TEMP)

50A

VGE

±20V

Ptot-PD

350W

VGE(th)

4.5-5.5-6.5V

VCE(sat)

2.5-3V

ICM-IC PULSE

-

 IF(25°C)

-

 IF(HIGH TEMP)

-

td(ON)

44-100ns

tr

56-100ns

td(off)

380-500ns

Trr

0.2µs

IGBT PACK

6

Thermistors

-

ابعاد

80x45x17mm

دمای کاری

150+~55-

برند

INFINEON

کشور سازنده

-

کیفیت

ارجینال ایفینیون
نوع مونتاژ DIP

ویژگی خاص

ماژول شش تایی سه فاز  full-bridge

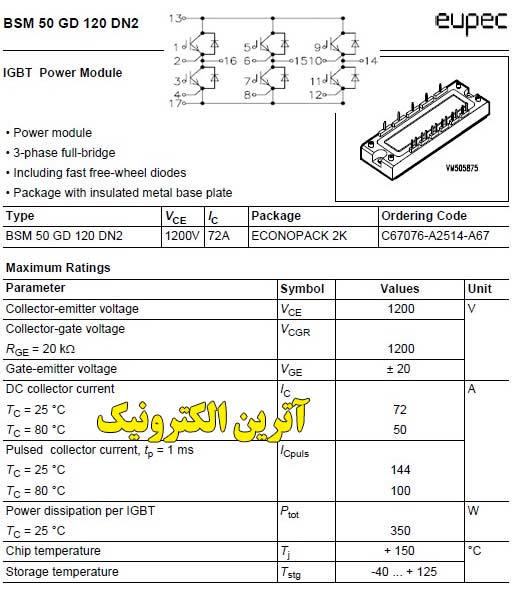

Power module
• 3-phase full-bridge
• Including fast free-wheel diodes
• Package with insulated metal base plate

Type VCE IC Package Ordering Code
BSM 50 GD 120 DN2 1200V 72A ECONOPACK 2K C67076-A2514-A67
