1200V,15A,infineon,6-Pack ماژول 1200 ولت 15 آمپر شش تایی سه فاز full-bridge اینفینیون اریجینال یوپکEUPEC
1200V,15A,infineon,6-Pack
ماژول 1200 ولت 15 آمپر شش تایی سه فاز full-bridge اینفینیون اریجینالEUPEC
شامل دیود های فست
EUPEC
BSM 15 GD 120 DN2
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل شش iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
17 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
15A |
|
VCE |
1200V |
| IC(25°C) |
25A |
|
IC(HIGH TEMP) |
15A |
|
VGE |
±20V |
|
Ptot-PD |
145W |
|
VGE(th) |
4.5-5.5-6.5V |
|
VCE(sat) |
2.5-3V |
|
ICM-IC PULSE |
- |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
55-110ns |
|
tr |
45-90ns |
|
td(off) |
400-600ns |
|
Trr |
0.1µs |
|
IGBT PACK |
6 |
|
Thermistors |
NTC 5ΚΩ |
|
ابعاد |
107.5x45.5x17mm |
|
دمای کاری |
125+~40- |
|
برند |
INFINEON |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال ایفینیون |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول شش تایی سه فاز full-bridge |
:

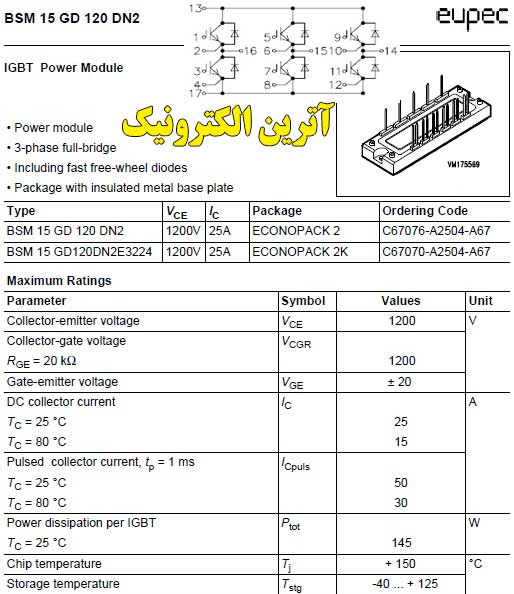

IGBT Power Module
• Power module
• 3-phase full-bridge
• Including fast free-wheel diodes
• Package with insulated metal base plate
Type VCE IC Package Ordering Code
BSM 15 GD 120 DN2 1200V 25A ECONOPACK 2 C67076-A2504-A67
BSM 15 GD120DN2E3224 1200V 25A ECONOPACK 2K C67070-A2504-A67
