1200V,400A,infineon,single ماژول 1200 ولت 400 آمپر تک اینفینیون اریجینال- یوپکEUPEC
1200V,400A,infineon,single
ماژول 1200 ولت 400 آمپر تک اینفینیون اریجینال- یوپکEUPEC

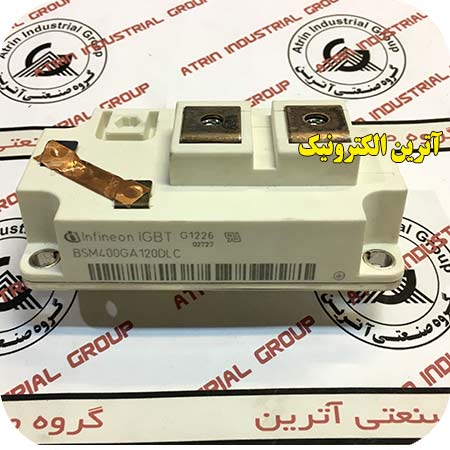

BSM400GA120DLC
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل یک iGBT میباشد

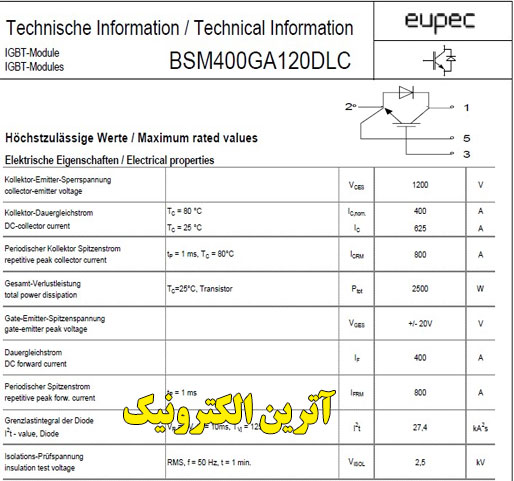

مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
- |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
400A |
|
VCE |
1200V |
| IC(25°C) |
625A |
|
IC(HIGH TEMP) |
400A |
|
VGE |
±20V |
|
Ptot-PD |
2500W |
|
VGE(th) |
4.5-5.5-6.5V |
|
VCE(sat) |
2.1-2.6V |
|
ICM-IC PULSE |
- |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.09µs |
|
tr |
0.09µs |
|
td(off) |
0.54µs |
|
Trr |
0.1µs |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
106.4x61.4x36.5mm |
|
دمای کاری |
150+~40- |
|
برند |
INFINEON |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال ایفینیون |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول تک اینفینیون اریجینال- یوپکEUPEC |
