1200V,25A,MITSUBISHI,7-Pack ماژول 1200 ولت 25 آمپر هفت تایی با پل دیود سه فاز و ترمز میتشوبیشی ژاپن
1200V,25A,MITSUBISHI,7-Pack
ماژول 1200 ولت 25 آمپر هفت تایی با پل دیود سه فاز و ترمز میتشوبیشی ژاپن

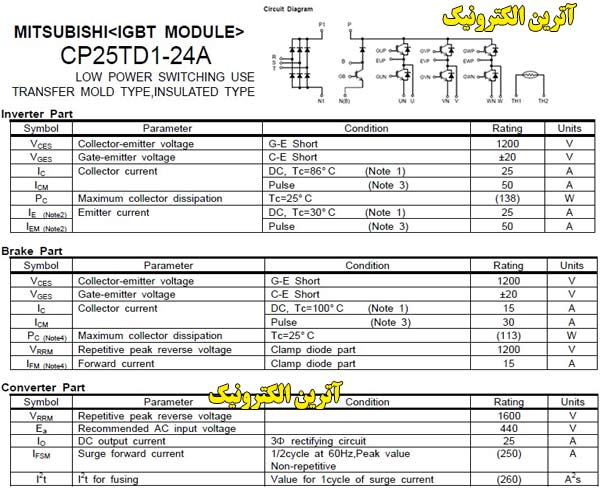

CP25TD1-24A
LOW POWER SWITCHING USE
TRANSFER MOLD TYPE,INSULATED TYPE
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل هفت iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
26 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
25A |
|
VCE |
1200V |
| IC(25°C) |
- |
|
IC(HIGH TEMP) |
25A |
|
VGE |
±20V |
|
Ptot-PD |
138W |
|
VGE(th) |
6.5-7.5-8.5V |
|
VCE(sat) |
1.8-2.5V |
|
ICM-IC PULSE |
50A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
100ns |
|
tr |
75ns |
|
td(off) |
300ns |
|
Trr |
200ns |
|
IGBT PACK |
7 |
|
Thermistors |
NTC 9.5-10-10.5ΚΩ |
|
ابعاد |
79x44x14.7mm |
|
دمای کاری |
150+~20- |
|
برند |
MITSUBISHI |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال میتشوبیشی ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول هفت تایی با پل دیود سه فاز و ترمز میتشوبیشی ژاپن |
APPLICATION
AC & DC motor controls, General purpose inverters
