600V,50A, IGBT Modules,MITSUBISHI,6-Pack ماژول 600 ولت 50 آمپر شش تایی میتسوبیشی اریجینال
600V,50A, IGBT Modules,MITSUBISHI,6-Pack
ماژول 600 ولت 50 آمپر شش تایی میتسوبیشی اریجینال
PM50CTJ060
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل شش iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
22 |
|
پکیج |
MODULE |
|
ولتاژکاری |
600V |
|
جریان کاری |
50A |
|
VCE |
600V |
| IC(25°C) |
50A |
|
IC(HIGH TEMP) |
- |
|
VGE |
±20V |
|
Ptot-PD |
100W |
|
VGE(th) |
- |
|
VCE(sat) |
1.8-2.6V |
|
ICM-IC PULSE |
100A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.3-0.9µs |
|
tr |
- |
|
td(off) |
1-2µs |
|
Trr |
0.1µs |
|
IGBT PACK |
6 |
|
Thermistors |
- |
|
ابعاد |
94.5x44x8mm |
|
دمای کاری |
125+~20- |
|
برند |
MITSUBISHI |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال میتشوبیشی ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول شش تایی میتسوبیشی |

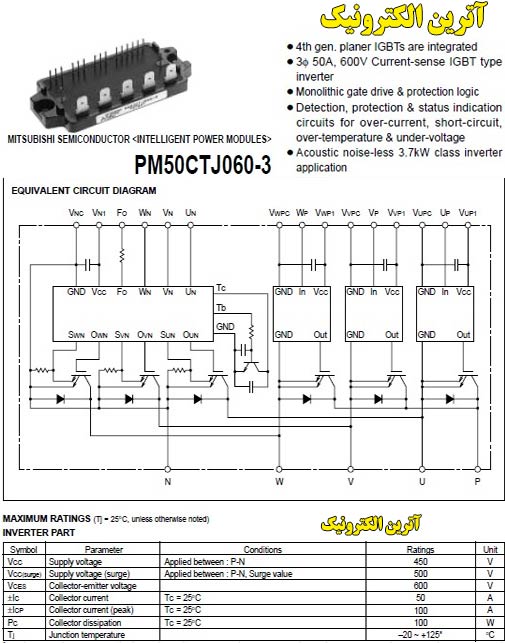

Features
¡4th gen. planer IGBTs are integrated
¡3φ 50A, 600V Current-sense IGBT type
inverter
¡Monolithic gate drive & protection logic
¡Detection, protection & status indication
circuits for over-current, short-circuit,
over-temperature & under-voltage
¡Acoustic noise-less 3.7kW class inverter
application
E27(EEL-27) پایه های یک در میان( 1 و 3) -(4 و 6 )-(7 و 9) - (10و 12) - ترانس تغذیه 200:12:22:22 ترانس تغذیه 8 پایه مخصوص دستگاه جوش اینورتری مدل IGBT اریجینال و با کیفیت بالا
مقاومت کربنی20 اهم 1/8 وات با تلرانس 1 درصد - پنج رنگ 0.125w Axial resistor
مقاومت کربنی6.8کیلو اهم 1/8 وات با تلرانس 1 درصد - پنج رنگ 0.125w Axial resistor
رگلاتور12 ولت ثابت 3 آمپر اس ام دی D2PAK-5 3.0A, 52kHz, Step-Down Switching Regulator
