1200V,75A, IGBT Modules,MITSUBISHI,6-Pack ماژول 1200 ولت 75 آمپر شش تایی میتسوبیشی اریجینال
1200V,75A, IGBT Modules,MITSUBISHI,6-Pack
ماژول 1200 ولت 75 آمپر شش تایی میتسوبیشی اریجینال

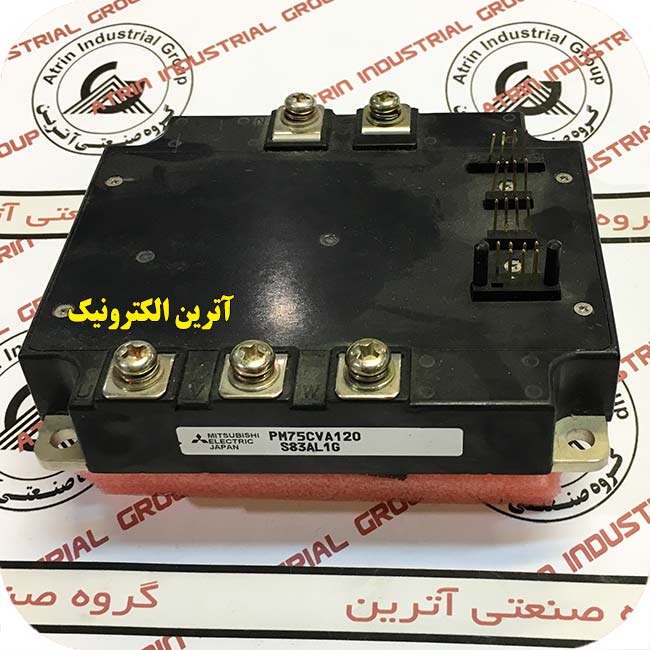

MITSUBISHI INTELLIGENT POWER MODULES
PM75CVA120
FLAT-BASE TYPE
INSULATED PACKAGE
محافظ گرمایی
محافظ جریان و ..
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل شش iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
16 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
75A |
|
VCE |
1200V |
| IC(25°C) |
10A |
|
IC(HIGH TEMP) |
- |
|
VGE |
±20V |
|
Ptot-PD |
39W |
|
VGE(th) |
- |
|
VCE(sat) |
1.8-2.5V |
|
ICM-IC PULSE |
20A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.3-0.5-1.5µs |
|
tr |
- |
|
td(off) |
1.5-2.3µs |
|
Trr |
0.12-0.3µs |
|
IGBT PACK |
6 |
|
Thermistors |
- |
|
ابعاد |
94.5x44x8mm |
|
دمای کاری |
150+~20- |
|
برند |
MITSUBISHI |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال میتشوبیشی ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول شش تایی میتسوبیشی |

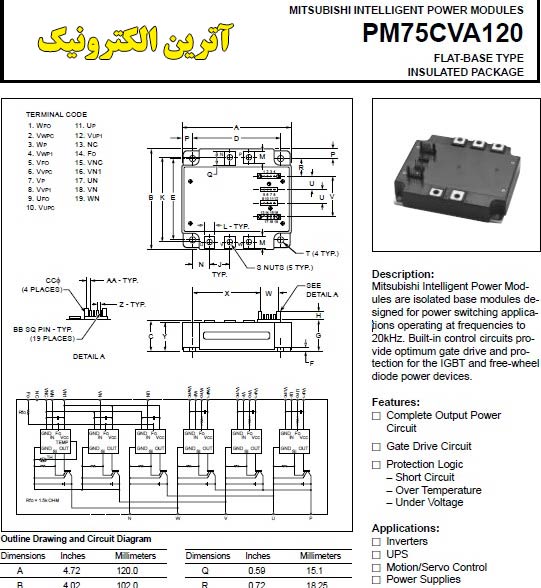

Description:
Mitsubishi Intelligent Power Modules
are isolated base modules designed
for power switching applications
operating at frequencies to
20kHz. Built-in control circuits provide
optimum gate drive and protection
for the IGBT and free-wheel
diode power devices.
Features:
Complete Output Power
Circuit
Gate Drive Circuit
Protection Logic
– Short Circuit
– Over Temperature
– Under Voltage
Applications:
u Inverters
u UPS
u Motion/Servo Control
u Power Supplies
