1200V,10A, IPM,MITSUBISHI,6-Pack ماژول 1200 ولت 10 آمپر شش تایی میتسوبیشی اریجینال
1200V,10A, IPM,MITSUBISHI,6-Pack
ماژول 1200 ولت 10 آمپر شش تایی میتسوبیشی اریجینال
به همراه پل دیود سه فاز

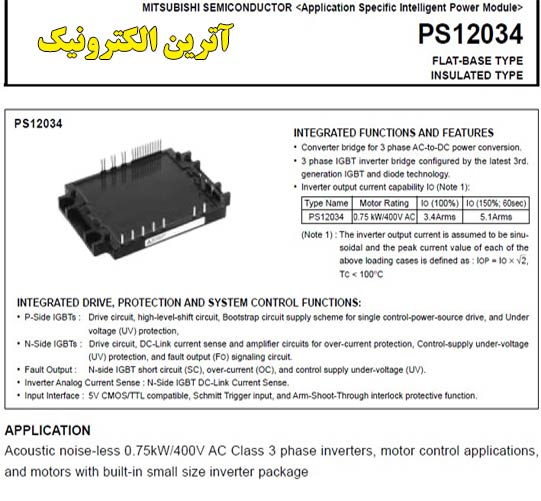

PS12034
PS12034-Y2
POWERX
MITSUBISHI
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل شش iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
28 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
10A |
|
VCE |
1200V |
| IC(25°C) |
- |
|
IC(HIGH TEMP) |
- |
|
VGE |
±20V |
|
Ptot-PD |
- |
|
VGE(th) |
- |
|
VCE(sat) |
3.6V |
|
ICM-IC PULSE |
- |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.3-1.2-2µs |
|
tr |
- |
|
td(off) |
2.2-4µs |
|
Trr |
0.2µs |
|
IGBT PACK |
6 |
|
Thermistors |
9.5-10-10.5ΚΩ |
|
ابعاد |
103-73-9mm |
|
دمای کاری |
125+~20- |
|
برند |
MITSUBISHI |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال میتشوبیشی ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول شش تایی میتسوبیشی |
APPLICATION
Acoustic noise-less 0.75kW/400V AC Class 3 phase inverters, motor control applications,
and motors with built-in small size inverter package
Description:
Powerex Application Specific IPMs
(ASIPMs) are inteligent power
modules that integrate power
devices, gate drive and protection
circuitry in a compact package for
use in small inverter applications
up to 20kHz. Use of application
specific HVICs allow the designer
to reduce inverter size and overall
design time.
Features:
□ Rectifier Bridge for 3-phase
AC-to-DC Power Conversion
□ 3-phase IGBT Inverter Bridge
□ Integrated HVICs for Gate
Drive, Protection and
System Control Functions
□ Built-in Thermistor
□ Direct Connection to DSP/CPU
Applications:
□ Smart Motors
□ General Purpose Inverters
□ Small Motor Control
Ordering Information:
PS12034 is a 1200V, 10 Ampere
Application Specific Power Module.
