1200V,75A, IGBT Modules ,SEMIKRON,2-PACK,Half Bridge ماژول 1200 ولت 75 آمپر -سمیکرون اریجینال
1200V,75A, IGBT Modules ,SEMIKRON,2-PACK,Half Bridge
ماژول 1200 ولت 75 آمپر -سمیکرون اریجینال
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورتر جوشکاری و صنایع جوش و برش
و......
دوبل - نیم پل

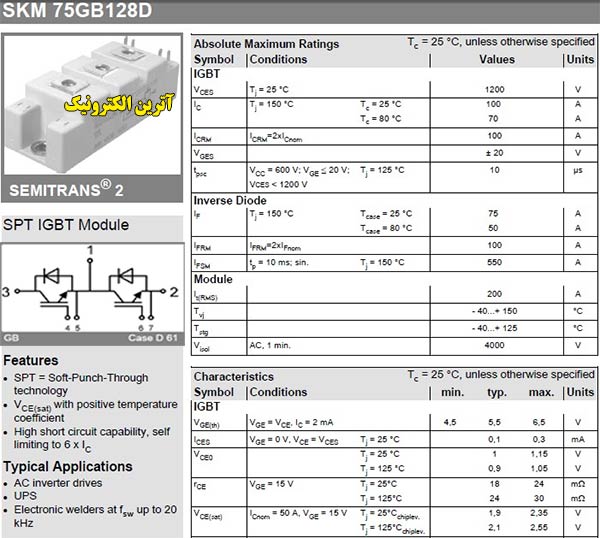

مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
7 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
75A |
|
VCE |
1200V |
| IC(25°C) |
100A |
|
IC(HIGH TEMP) |
75A |
|
VGE |
±20V |
|
Ptot-PD |
- |
|
VGE(th) |
4.5-5.5-6.5V |
|
VCE(sat) |
1.9-2.35V |
|
ICM-IC PULSE |
100A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
IGBT PACK |
2 |
|
Thermistors |
- |
|
ابعاد |
94x34x30.5mm |
|
دمای کاری |
150+~40- |
|
برند |
SEMIKRON |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال سمیکرون آلمان |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول دوبل - نیم پل |
