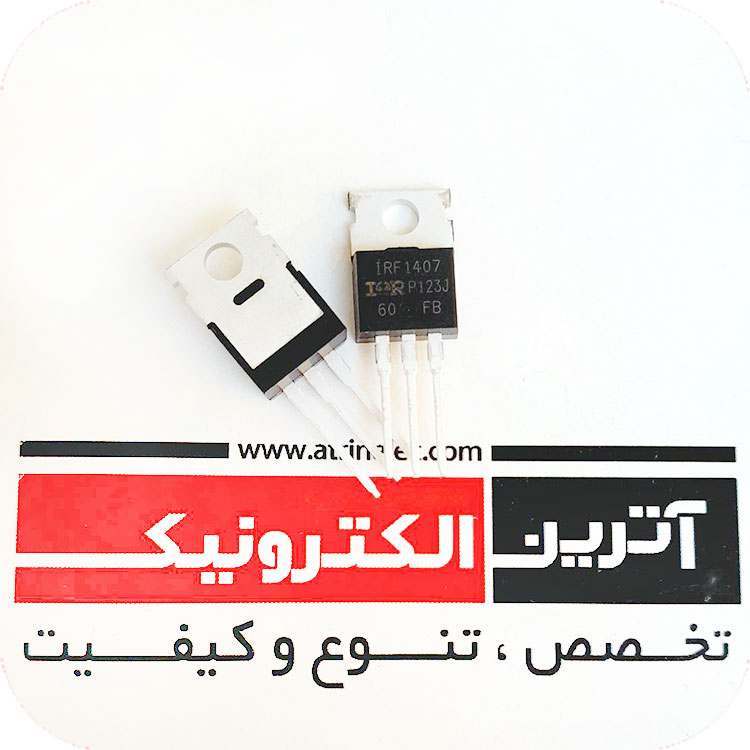

N-CHANNEL HEXFET® Power MOSFET,75V,130A TO-220 ماسفت قدرت 75 ولت 130 آمپر IR مکزیک اریجینال RDS=0.78 میلی اهم
دریافت کتابخانه( ALITUM DESIGNER )
Typical Applications
Integrated Starter Alternator
42Volts Automotive Electrical Systems
موارد استفاده :
استارتر های دینام
سیستم های الکتریکی خودروهای 42 ولتی
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
ماسفت |
سریMOSFET-FET |
MOSFET-Transistors |
تعداد پین |
3 |
پکیج |
TO-220 |
ولتاژکاری |
75V |
جریان کاری |
130A |
نوع کانال |
N-CHANNEL |
VDS-VDSS |
75V |
VGS-VGSS |
±20V |
VGS(th) |
- |
ID(25°C) |
130A |
ID(HIGH TEMP) |
92A |
IDM-IDP |
520A |
PD(TA=25°C) |
- |
PD(TC=25°C) |
330W |
RDS(on) |
0.78mΩ |
td(ON) |
11ns |
tr |
150ns |
td(off) |
150ns |
Trr |
110-170ns |
MOSFET PACK |
1 |
ابعاد |
10.54x15.24x4.69mm |
دمای کاری |
175+~55- |
برند |
IR |
کشور سازنده |
مکزیک |
کیفیت |
کیفیت عالی-ارجینال مکزیک |
نوع مونتاژ | DIP |
