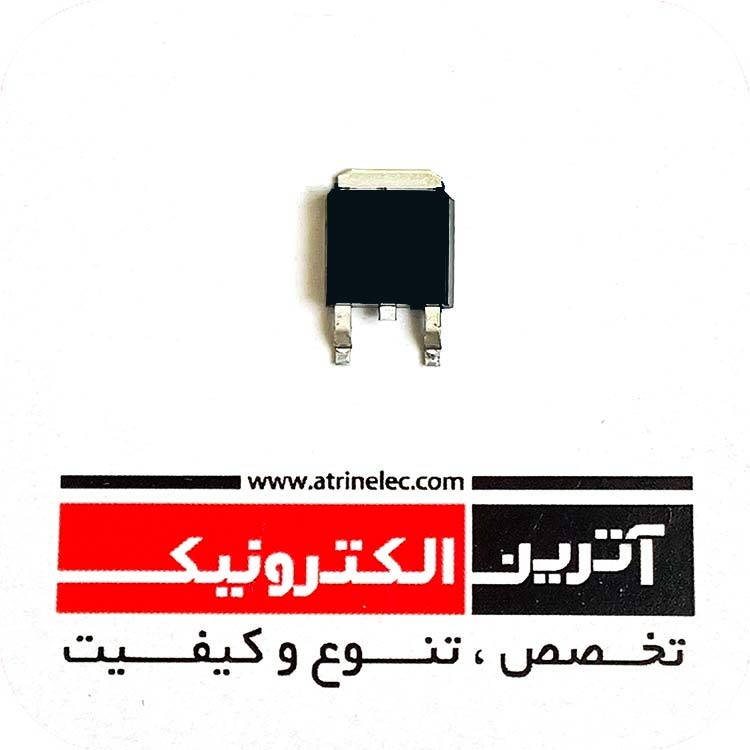

ماسفت 60- ولت 12 آمپرP کانال - 60V,12A SWITCHING P-CHANNEL POWER MOSFET
استفاده در انواع کنترل کننده های موتور -اینورترهای دور و دستگاه جوش- مبدل های دی سی به دی سی
DESCRIPTION
The 2SJ598 is P-channel MOS Field Effect Transistor designed
for solenoid, motor and lamp driver.
FEATURES
• Low on-state resistance:
RDS(on)1 = 130 mΩ MAX. (VGS = –10 V, ID = –6 A)
RDS(on)2 = 190 mΩ MAX. (VGS = –4.0 V, ID = –6 A)
• Low Ciss: Ciss = 720 pF TYP.
• Built-in gate protection diode
• TO-251/TO-252 package
ORDERING INFORMATION
PART NUMBER PACKAGE
2SJ598 TO-251 (MP-3)
2SJ598-Z TO-252 (MP-3Z)
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ماسفت |
|
سریMOSFET-FET |
MOSFET-Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-252 |
|
ولتاژکاری |
60V- |
|
جریان کاری |
12A |
|
نوع کانال |
P-CHANNEL |
|
VDS-VDSS |
60 |
|
VGS-VGSS |
+20- |
|
VGS(th) |
- |
|
ID(25°C) |
- |
|
ID(HIGH TEMP) |
12 |
|
IDM-IDP |
30 |
|
PD(TA=25°C) |
- |
|
PD(TC=25°C) |
1W |
| RDS(on) |
102m |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
MOSFET PACK |
1 |
|
ابعاد |
- |
|
دمای کاری |
150+~55- |
|
برند |
NEC |
|
کشور سازنده |
- |
|
کیفیت |
اورجینال |
| نوع مونتاژ | SMD |
| ویژگی خاص | - |
