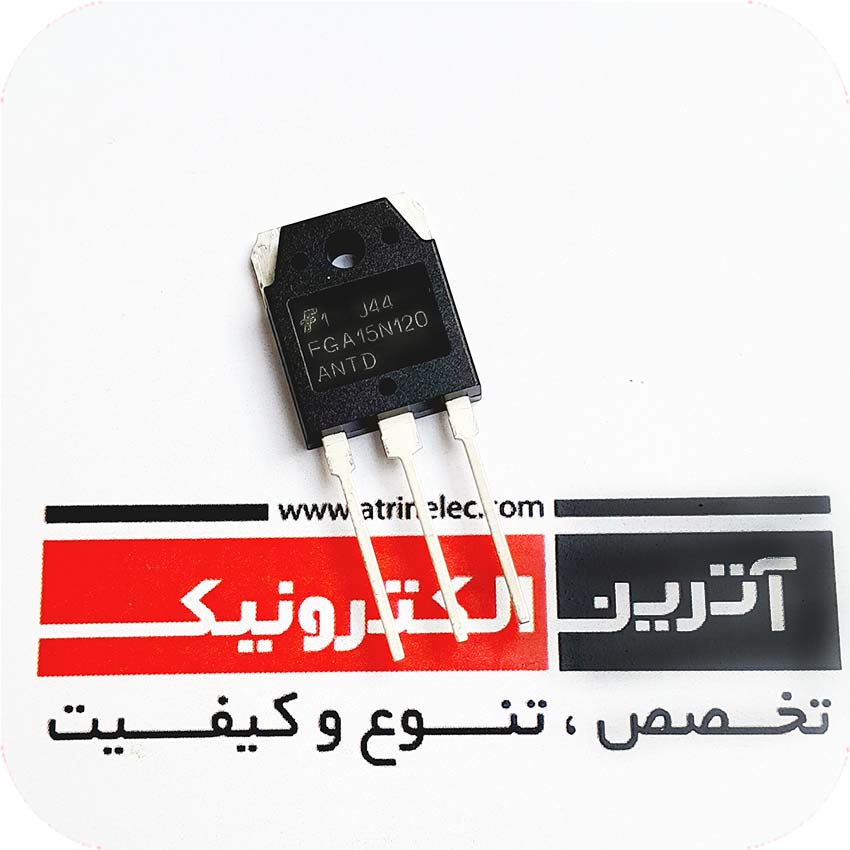

1200V, 15A NPT IGBT ای جی بی تی فست 15 آمپر 1200 ولت فیرچایلد اورجینال دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری, تغذیه سوئیچینگ ها
Fairchild Semiconductor Corporation
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-3P |
|
ولتاژکاری |
1200V |
|
جریان کاری |
15A |
|
VCE |
1200V |
| IC(25°C) |
30A |
|
IC(HIGH TEMP) |
15A |
|
VGE |
±20V |
|
Ptot-PD |
186W |
|
VGE(th) |
3.5-5.5-7.5V |
|
VCE(sat) |
1.9-2.4V |
|
ICM-IC PULSE |
45A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
15A |
|
td(ON) |
15ns |
|
tr |
20ns |
|
td(off) |
160ns |
|
Trr |
210-330ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
20x26x5mm |
|
دمای کاری |
150+~55- |
|
برند |
FAIRCHILD |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال آلمان واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
