برد 8 ماسفتی دستگاه جوش(برد بالایی)ماسفت سیلان کیفیت بالا-ماسفت سیلان

نقد و بررسی اجمالی

برد 8 ماسفتی 23N50 سیلان- دستگاه جوش مدل 160 آمپری قابلیت 2 ولوم - نمایشگر-PCB بسیار باکیفیت و عایق قطعات بالاترین کیفیت کد at-160m-8m-1

کیفیت بسیار بالا و مطابق با دستگاه های موجود
تست شده با ماسفت silan
ماسفت تغذیه ژاپنی K3878 یا فوجی
ترانس تغذیه اصلی
برد درایور بسیار با کیفیت
برد قابلیت 2 ولوم جریان و ARC FORCE  دارد و نصب میشود.
سوکت نمایشگر و اتصال به نمایشگر
برد آبی یا سبز یا ضخامت لایه ضخیم و بسیار با کیفیت و عایق بندی شده

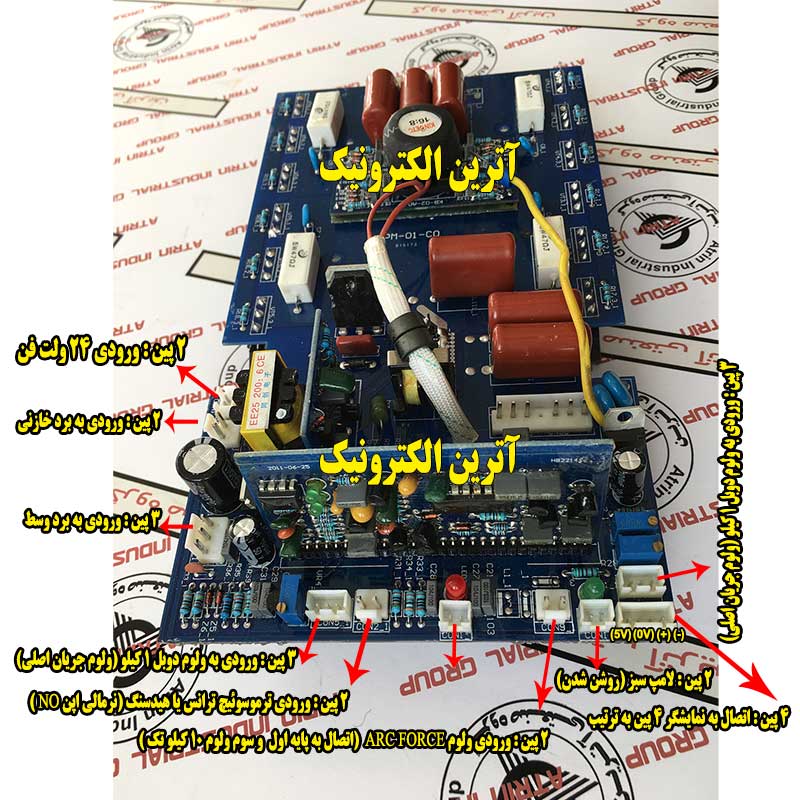

شماتیک برد و سوکت ها در عکس مشخص میباشد.

توجه نمایید که برد زیر شامل 2 عدد ولوم میباشد . یک عدد دوبل 1 کیلو(B102) و یک عدد ولوم تک 10 کیلو (B103 )
و همچنین نمایشگر 4 پین که نحوه اتصال سیم ها در عکس مشخص میباشد.
شماتیک و سیم بندی برد 8 ماسفتی 2 ولوم با نمایشگر:

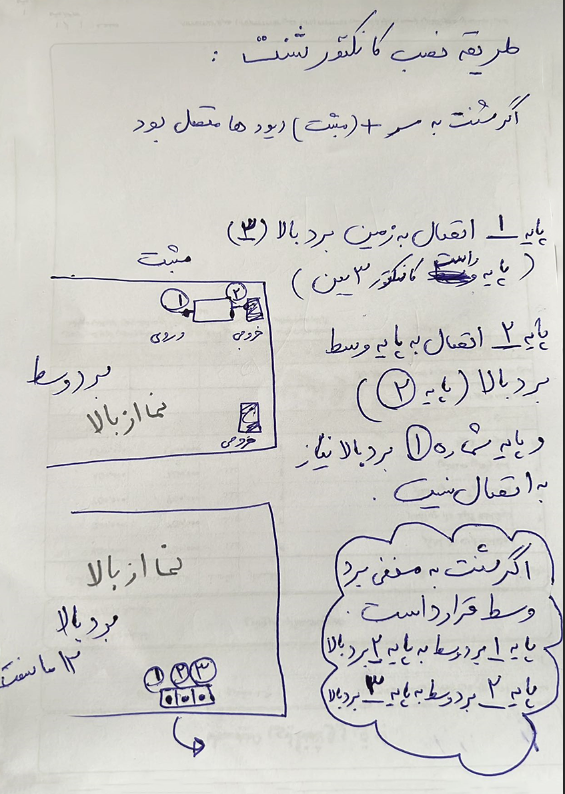

طریقه کابل بندی برد بالا به شنت و برد وسط

اطلاعات بیشتر در مورد برد - سوکت ها و دیگر اطلاعات در نقد و بررسی
