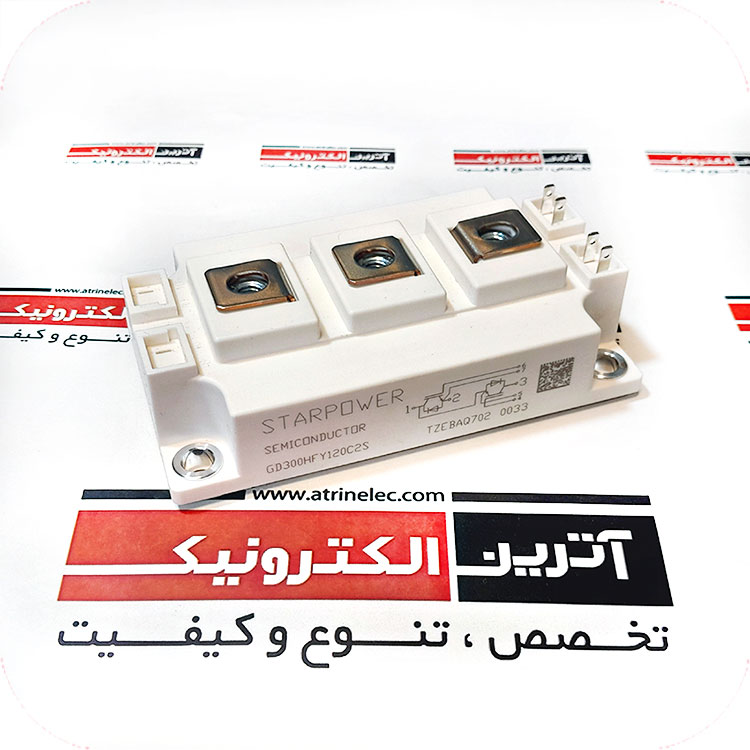

ماژول آی جی بی تی 1200 ولت 300 آمپر دوبل 1200V/300A 2 in one-package
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورتر جوشکاری و صنایع جوش و برش
و......
دوبل - نیم پل
General Description
STARPOWER IGBT Power Module provides ultra
low conduction loss as well as short circuit ruggedness.
They are designed for the applications such as
general inverters and UPS.
Features
Low VCE(sat) Trench IGBT technology
10μs short circuit capability
VCE(sat) with positive temperature coefficient
Maximum junction temperature 175oC
Low inductance case
Fast & soft reverse recovery anti-parallel FWD
Isolated copper baseplate using HPS DBC technology
Typical Applications
Inverter for motor drive
AC and DC servo drive amplifier
Uninterruptible power supply
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
5 |
|
پکیج |
MODULE |
|
ولتاژکاری |
1200V |
|
جریان کاری |
300A |
|
VCE |
1200V |
| IC(25°C) |
480A |
|
IC(HIGH TEMP) |
300A |
|
VGE |
±20V |
|
Ptot-PD |
1613W |
|
VGE(th) |
5.2-6.8V |
|
VCE(sat) |
1.7-2.15V |
|
ICM-IC PULSE |
300A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
- |
|
tr |
- |
|
td(off) |
- |
|
Trr |
- |
|
IGBT PACK |
2 |
|
Thermistors |
- |
|
ابعاد |
- |
|
دمای کاری |
150+~40- |
|
برند |
- |
|
کشور سازنده |
- |
|
کیفیت |
عالی |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
ماژول دوبل |
