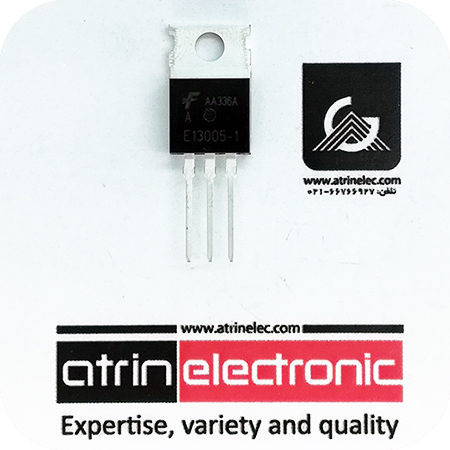

ترانزیستور NPN ولتاژ400 ولت 4 آمپر 75 وات NPN SILICON POWER TRANSISTOR 400V,4A,75W TO-220
ترانزیستور NPN ولتاژ400 ولت 4 آمپر 75 وات
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
ترانزیستور |
سری ترانزیستور |
NPN Transistor |
تعداد پین |
3 |
پکیج |
TO-220 |
ولتاژکاری |
400V |
جریان کاری |
4A |
VCBO |
700V |
VCEO |
400V |
VEBO |
9V |
IC |
4A |
ICM-ICPULSE |
8A |
IB |
2A |
IBM |
4A |
VCE(sat) |
1V |
VBE(on)-VBE(sat) |
1.5V |
hFE(min) |
8 |
hFE(max) |
40 |
ptot-PD |
75W |
FT |
4MHZ |
ابعاد |
mm |
دمای کاری |
150+~65- |
برند |
ON SEMI |
کشور سازنده |
چین |
کیفیت |
بالا |
نوع مونتاژ | DIP |
ویژگی خاص | - |
NPN SILICON POWER TRANSISTOR 400V,4A,75W TO-220
UNISONIC TECHNOLOGIES CO., LTD
ON SEMICONDUCTOR
SWITCHMODE Series
NPN Silicon Power
Transistors
These devices are designed for high−voltage, high−speed power
switching inductive circuits where fall time is critical. They are
particularly suited for 115 and 220 V SWITCHMODE applications
such as Switching Regulator’s, Inverters, Motor Controls,
Solenoid/Relay drivers and Deflection circuits.
4 AMPERE
NPN SILICON
POWER TRANSISTOR
400VOLTS − 75 WATTS
Features
• VCEO(sus) 400 V
• Reverse Bias SOA with Inductive Loads @ TC = 100C
• Inductive Switching Matrix 2 to 4 A, 25 and 100C tc @ 3A,
100C is 180 ns (Typ)
• 700 V Blocking Capability
• SOA and Switching Applications Information
• These Devices are Pb−Free and are RoHS Compliant
