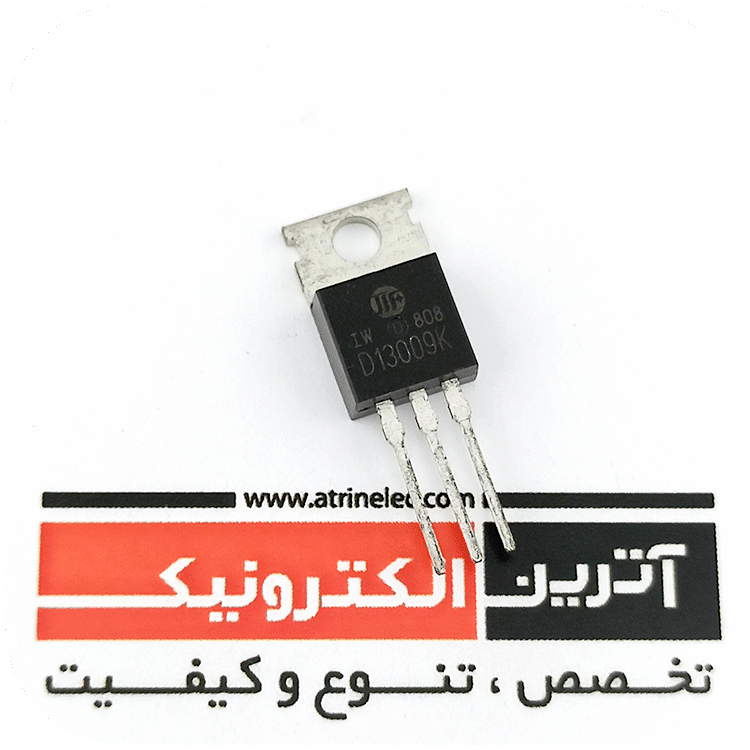

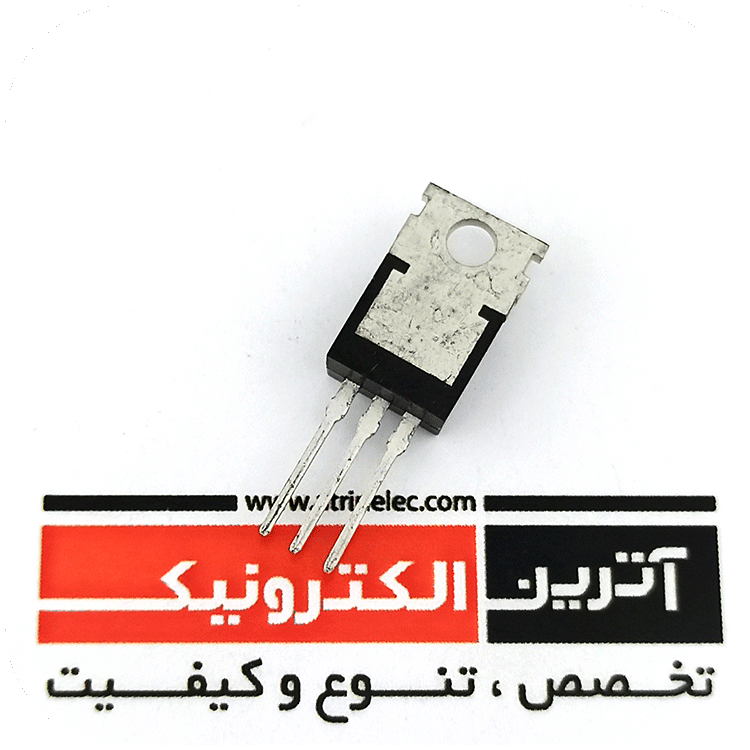

ترانزیستور NPN ولتاژ400 ولت 12 آمپر 100 وات NPN SILICON POWER TRANSISTOR 400V,12A,100W TO-220
ترانزیستور NPN ولتاژ400 ولت 12 آمپر 100 وات
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ترانزیستور |
|
سری ترانزیستور |
NPN Transistor |
|
تعداد پین |
3 |
|
پکیج |
TO-220 |
|
ولتاژکاری |
400V |
|
جریان کاری |
12A |
|
VCBO |
700V |
|
VCEO |
400V |
|
VEBO |
9V |
|
IC |
12A |
|
ICM-ICPULSE |
24A |
|
IB |
6A |
|
IBM |
12A |
|
VCE(sat) |
3V |
|
VBE(on)-VBE(sat) |
1.6V |
|
hFE(min) |
- |
|
hFE(max) |
40 |
|
ptot-PD |
100W |
|
FT |
4MHZ |
|
ابعاد |
mm |
|
دمای کاری |
150+~40- |
|
برند |
ON SEMI |
|
کشور سازنده |
چین |
|
کیفیت |
بالا |
| نوع مونتاژ | DIP |
| ویژگی خاص | - |
NPN SILICON POWER TRANSISTOR 400V,12A,100W TO-220
UNISONIC TECHNOLOGIES CO., LTD
ON SEMICONDUCTOR
SWITCHMODE SERIES NPN
SILICON POWER
TRANSISTORS
DESCRIPTION
The MJE13009 is designed for high-voltage, high-speed power
switching inductive circuits where fall time is critical. They are
particularly suited for 115 and 220V switch mode applications such
as Switching Regulators, Inverters, Motor Controls, Solenoid/Relay
drivers and Deflection circuits.
FEATURES
* VCEO 400V and 300 V
* Reverse Bias SOA with Inductive Loads @ TC = 100℃
* Inductive Switching Matrix 3 ~ 12 Amp, 25 and 100℃
tC @ 8 A, 100℃ is 120 ns (Typ).
* 700 V Blocking Capability
* SOA and Switching Applications Information.
