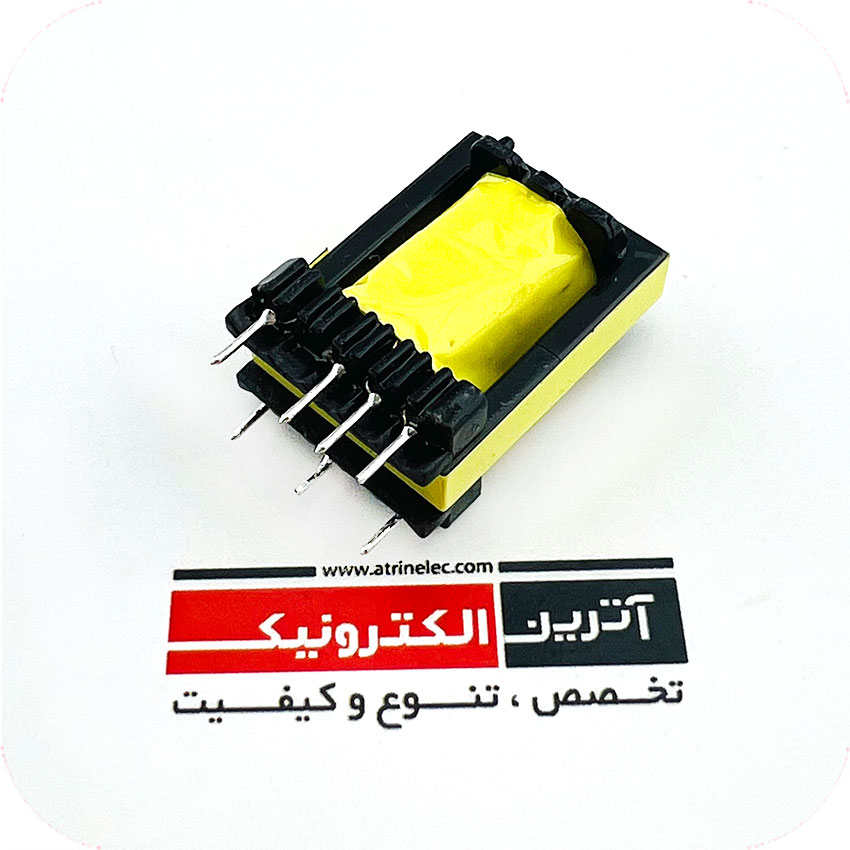

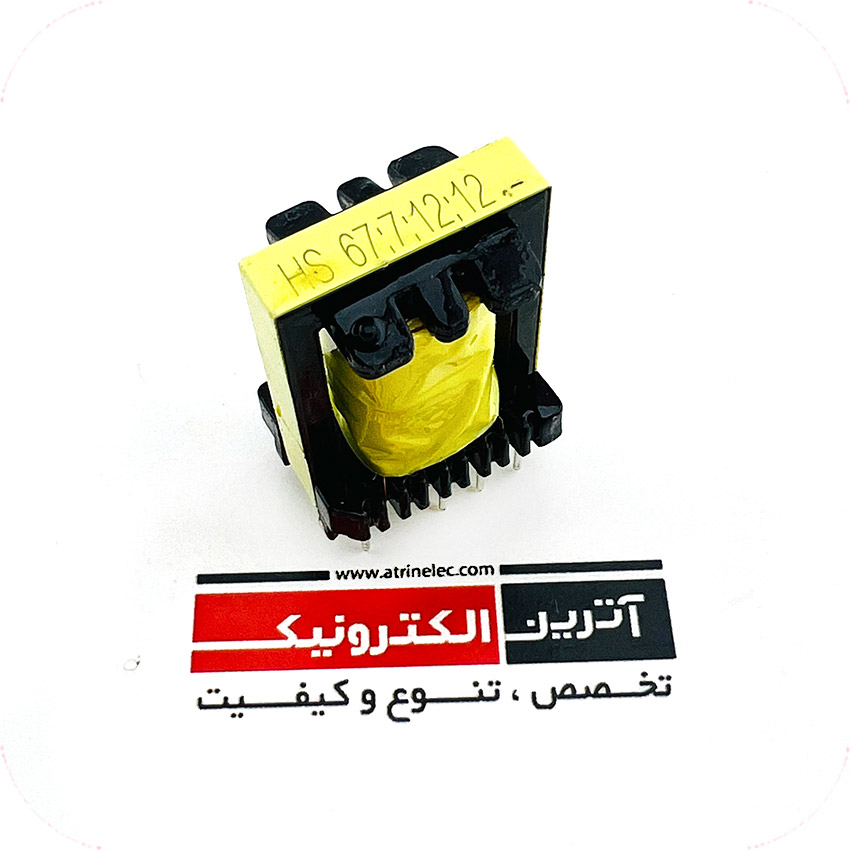

ترانس EEL22/67:7:12:12 بسیار با کیفیت نسبت دور 67:7:12:12 7 پین
ترانسفورمر EEL22/67:7:12:12 یک ترانسفورمر فرکانس بالا با هسته فریت EEL22 است که در منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-DC کاربرد دارد. این ترانسفورمر با طراحی چند سیم‌پیچه‌ای، برای کاربردهایی با نیاز به خروجی‌های متنوع و ایزولاسیون مناسب است.
---
🔧 مشخصات فنی ترانسفورمر EEL22
- نوع هسته: EEL22 (فریت)
- فرکانس کاری: 20 کیلوهرتز تا 500 کیلوهرتز
- توان خروجی: 5 تا 40 وات
- دمای کاری: -40°C تا +125°C
- دمای نگهداری: -25°C تا +85°C
- رطوبت نگهداری: 30% تا 95%
- کاربردها: مبدل‌های DC-DC، درایورهای نورپردازی، دوربین‌های دیجیتال، منابع تغذیه سوئیچینگ و فیلترهای حالت مشترک ,دستگاه جوش های اینورتری
---
📐 ابعاد فیزیکی (مدل افقی EEL22-03)
- طول: 28.5 میلی‌متر
- عرض: 37.0 میلی‌متر
- ارتفاع: 18.5 میلی‌متر
- فاصله پایه‌ها: 3.5 میلی‌متر
- قطر پایه‌ها: 0.8 میلی‌متر
---
🔄 نسبت سیم‌پیچ‌ها: 67:7:12:12
این نسبت نشان‌دهنده تعداد دورهای سیم‌پیچ‌ها است:
- 67 دور: سیم‌پیچ اولیه
- 7 دور: سیم‌پیچ ثانویه اول
- 12 دور: سیم‌پیچ ثانویه دوم
- 12 دور: سیم‌پیچ ثانویه سوم
این طراحی امکان خروجی‌های متنوع با ولتاژهای مختلف را فراهم می‌کند.
---
⚠ نکات مهم در طراحی و استفاده
