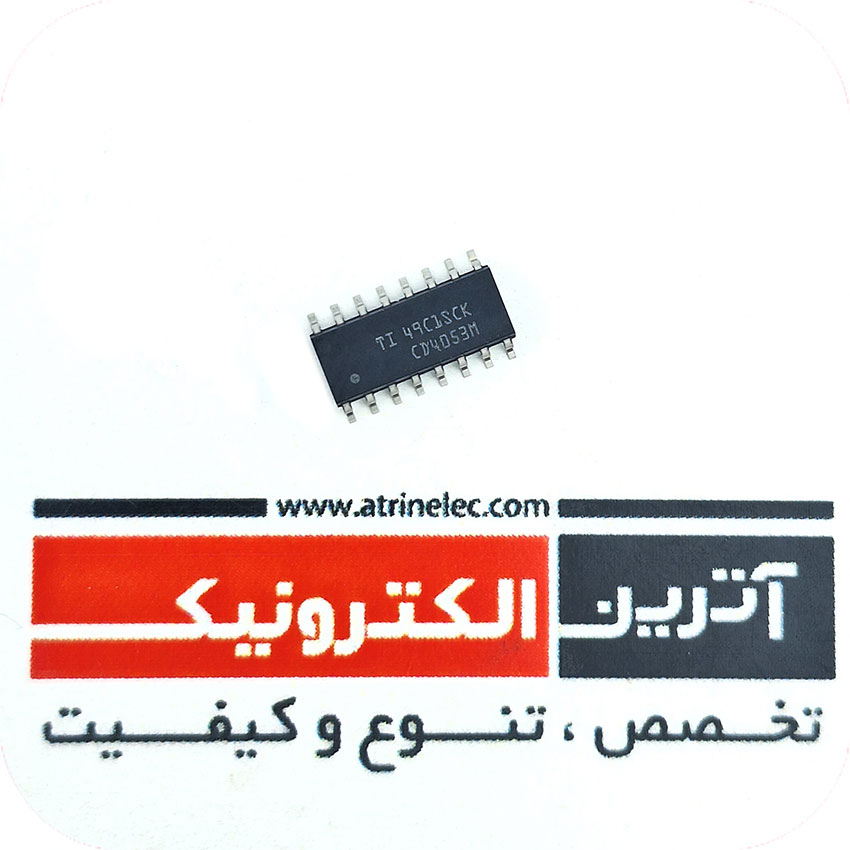

CD4053M اورجینال - کیفیت بالا

نقد و بررسی اجمالی

ای سی مالتی پلکسر و دی مالتی پلکسر 8 کاناله آنالوگ CMOS Single 8-Channel Analog Multiplexer/Demultiplexer With Logic-Level Conversion

Features
• Wide Range of Digital and Analog Signal Levels
- Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3V to 20V
- Analog. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤20VP-P
• Low ON Resistance, 125Ω (Typ) Over 15VP-P Signal Input
Range for VDD-VEE = 18V
• High OFF Resistance, Channel Leakage of ±100pA (Typ)
at VDD-VEE = 18V
• Logic-Level Conversion for Digital Addressing Signals of
3V to 20V (VDD-VSS = 3V to 20V) to Switch Analog
Signals to 20VP-P (VDD-VEE = 20V)
• Matched Switch Characteristics, rON = 5Ω (Typ) for
VDD-VEE = 15V
• Very Low Quiescent Power Dissipation Under All Digital-
Control Input and Supply Conditions, 0.2μW (Typ) at
VDD-VSS = VDD-VEE = 10V
• Binary Address Decoding on Chip
• 5V, 10V, and 15V Parametric Ratings
• 100% Tested for Quiescent Current at 20V
• Maximum Input Current of 1μA at 18V Over Full Package
Temperature Range, 100nA at 18V and 25oC
• Break-Before-Make Switching Eliminates Channel
Overlap
Applications
• Analog and Digital Multiplexing and Demultiplexing
• A/D and D/A Conversion

• پکیج DIP-16
• حداقل دمای عملیاتی -55 درجه سانتیگراد
• حداکثر دمای عملیاتی +125 درجه سانتیگراد
• تعداد کانال 3 کانال
• نوع پیکربندی 3 x 2:1
• حداکثر زمان روشن شدن 720 نانو ثانیه
• حداکثر زمان خاموش شدن 450 نانو ثانیه
• حداقل ولتاژ کاری 5 ولت
• حداکثر ولتاژ کاری 18 ولت
• مقاومت 240 اهم
• نوع نصب روی برد Through Hole
