تسمه دندانهدار با گام AT20، پهنای 75 میلی متر و طول 9.72 متر و ضخامت 6 میلیمتر -فاصله مرکز دو دندانه مجاور (گام) برابر 20 میلیمتر- Seamless PU timing belt with APL coating
دندانههای AT برای انتقال نیروی بیشتر و دقت موقعیتدهی بالاتر طراحی شدهاند.
ceramic Tile Squaring & Chamfering System瓷砖磨边系统
توضیحات کامل در مورد تسمه های چنفر:

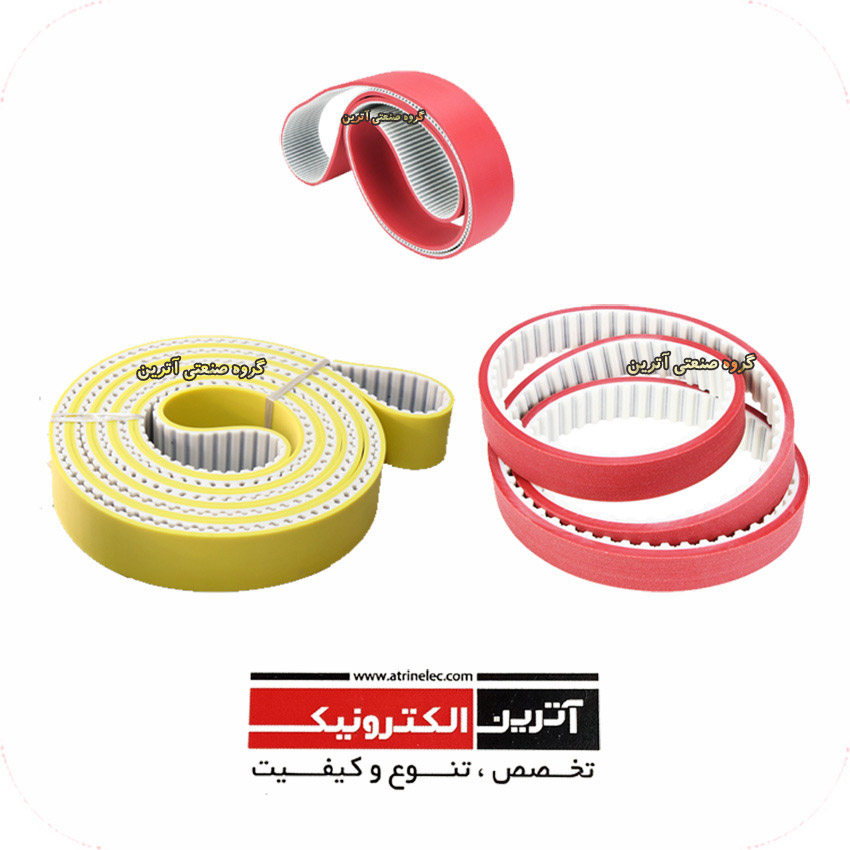

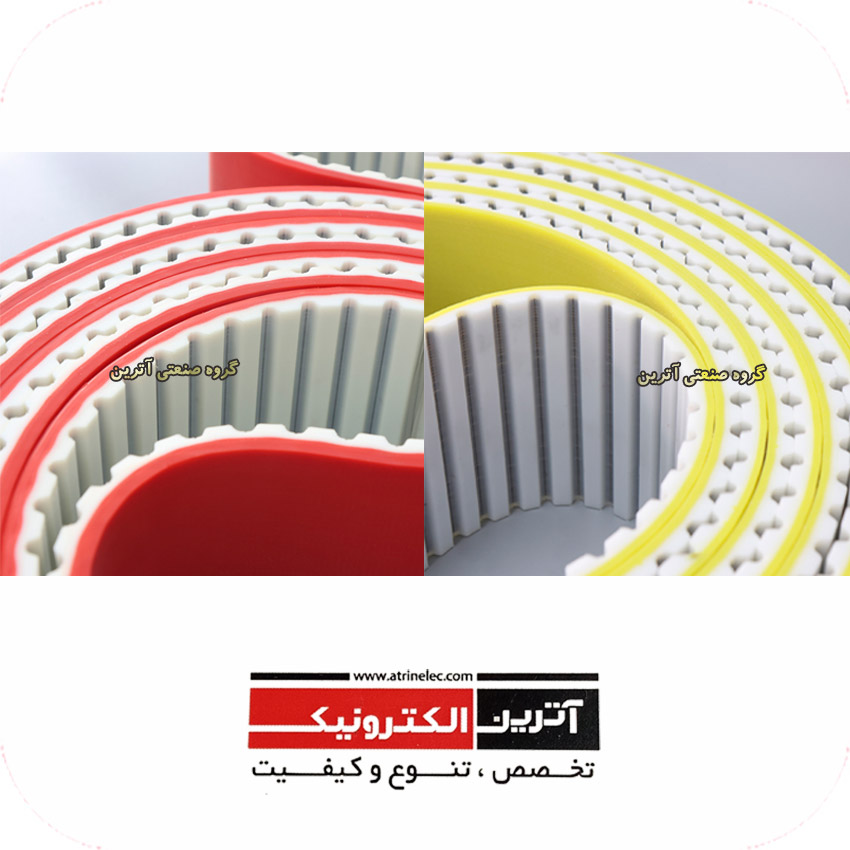

مخفف APL در عبارت APL coating برای تسمههای تایمینگ (Timing Belts) مخفف Advanced Polymer Layer (لایه پلیمری پیشرفته) است. این پوشش معمولاً به صورت یک لایه لاستیک قرمز (Red Rubber) روی سطح دندانههای تسمه اعمال میشود
-----------------------------------------------------
مخفف NFT در عبارت "Seamless NFT" برای تسمههای تایمینگ به معنای Nylon Fabric Teeth coating (پوشش پارچه نایلونی روی دندانهها) است. همانطور که در تصویر شما هم مشخص است، این پوشش معمولاً به رنگ سبز است .
-----------------------------------------------------
بدنه: از نوع بدون درز (Seamless) و یکپارچه (مولداژ شده).
روکش دندانه: دارای یک لایه پارچه نایلونی سبز رنگ (NFT) که برای کار در محیطهای صنعتی و مرطوب (مانند خط تولید کاشی) طراحی شده است تا دوام و کیفیت بالاییداشته باشد.
----------------------------------------------------
دلیل اصلی استفاده از پوشش NFT روی تسمههای تایمینگ صنعتی، بهبود عملکرد و افزایش طول عمر در شرایط سخت کاری است. این پوشش مزایای زیر را ارائه میدهد:
1. کاهش صدا (Noise Reduction) : پوشش پارچه نایلونی به طور قابل توجهی صدای درگیری دندانههای تسمه با چرخ دنده را کاهش میدهد .
2. کاهش اصطکاک (Friction Reduction) : نایلون ضریب اصطکاک پایینی دارد. این ویژگی باعث میشود تسمه نرمتر و روانتر روی چرخ دندهها حرکت کند، گرمای کمتری تولید شود و راندمان انتقال نیرو افزایش یابد .
3. مقاومت به سایش و پارگی (Wear Resistance) : این پوشش به عنوان یک لایه محافظ عمل کرده و از سایش و فرسایش دندانههای تسمه در اثر تماس مداوم با چرخ دندههای فلزی جلوگیری میکند .
4. مقاومت به آب (Water Resistance) : بر اساس کاتالوگهای تخصصی، پوشش NFT مقاومت خوبی در برابر آب دارد . این ویژگی در خطوط تولید کاشی که دستگاههای ساب و پولیش با آب سروکار دارند، یک مزیت بزرگ محسوب میشود.
----------------------------------------------------
کاربردش :
این پوشش معمولاً به صورت یک لایه لاستیک قرمز (Red Rubber) روی سطح دندانههای تسمه اعمال میشود که مزایای زیر را برای دستگاههای سنگین صنعتی به همراه دارد:
· مقاومت سایشی (Wear Resistance) بالا: این لایه به طور قابل توجهی اصطکاک را کاهش داده و از سایش زود هنگام تسمه جلوگیری میکند که برای کار مداوم (24 ساعته) در خطوط تولید بسیار حیاتی است.
· تحمل دمای شدید (Extreme Temperature Resistance): پایداری بالای این ماده در برابر حرارت، آن را برای استفاده در مجاورت دستگاههایی که گرم میشوند (مانند دستگاه ساب و اسکوئرینگ) مناسب میسازد.
· مقاومت در برابر پیری (Aging Resistance): این پوشش در برابر عوامل محیطی و فرسودگی طولانی مدت مقاوم است و عمر مفید تسمه را افزایش میدهد.
· خاصیت ضربهگیری (Cushioning): انعطافپذیری آن موجب میشود تا ضربات وارده در حین کار جذب شده و فشار کمتری به ساختار اصلی تسمه وارد شود.
· عملکرد بدون لغزش: سطح پوشش داده شده باعث درگیری نرمتر و دقیقتر دندانهها با چرخ دنده ها میشود که برای دقت ابعادی در خطوط برش کاشی ضروری است.
🎯 چرا این پوشش برای دستگاه اسکوئرینگ کاشی ضروری است؟
در دستگاههای اسکوئرینگ (Squaring & Chamfering Machine) که خط تولید شما به آن مجهز است، تسمهها دائماً با ذرات ساینده و رطوبت ناشی از برشکاری در تماس هستند. پوشش APL به عنوان یک لایه محافظ، مانع از نفوذ این ذرات به بدنه اصلی تسمه شده و مقاومت آن را در برابر پارگی و سایش تا چندین برابر افزایش میدهد. همچنین وجود این پوشش در کد محصول 100AT20-12060+3APL که قبلاً برای آن استعلام قیمت ارسال کردید، نشاندهنده کیفیت بالای آن است
----------------------------------------------------
یک تسمه دندانهدار با گام AT20، پهنای ۵۰ میلیمتر و طول ۸.۵ متر است.
AT20 پروفیل دندانه AT20 نوع پروفیل یا فرم دندانهها را مشخص میکند. عدد ۲۰ یعنی فاصله مرکز دو دندانه مجاور (گام) برابر ۲۰ میلیمتر است. دندانههای AT برای انتقال نیروی بیشتر و دقت موقعیتدهی بالاتر طراحی شدهاند.
8500 طول تسمه عدد ۸۵۰۰ نشاندهنده طول محیطی تسمه بر حسب میلیمتر است. این تسمه ۸.۵ متر طول دارد.
+6APL نوع پوشش پارچهای روی دندانهها کد APL (و عدد 6 قبل از آن) به مشخصات لایه پارچه مخصوص روی سطح دندانهها اشاره دارد.
