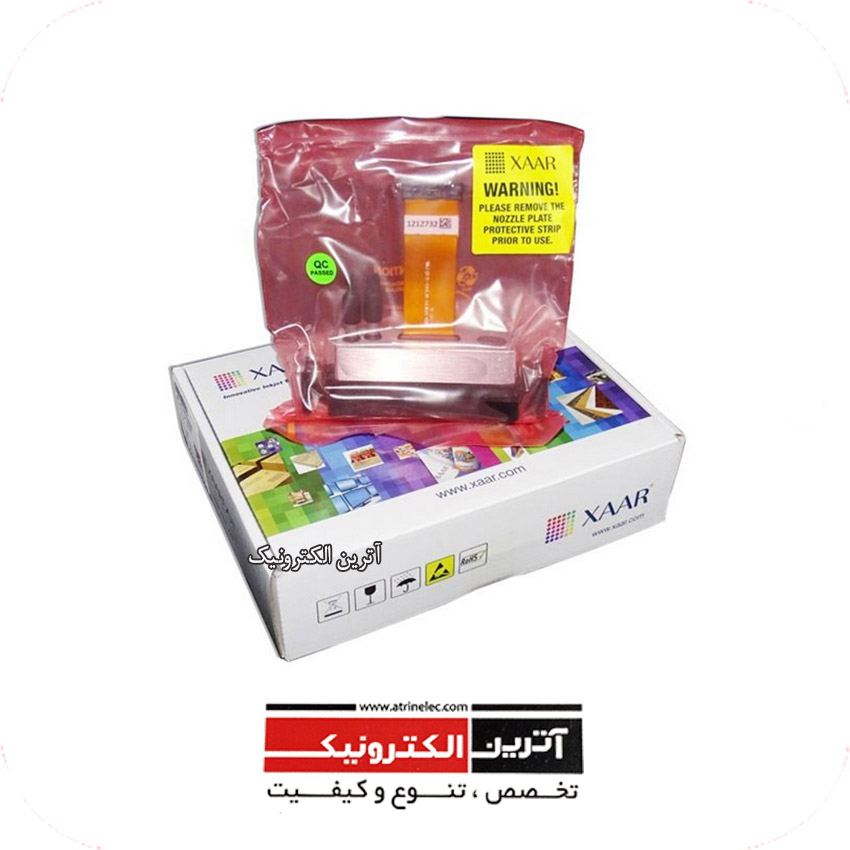

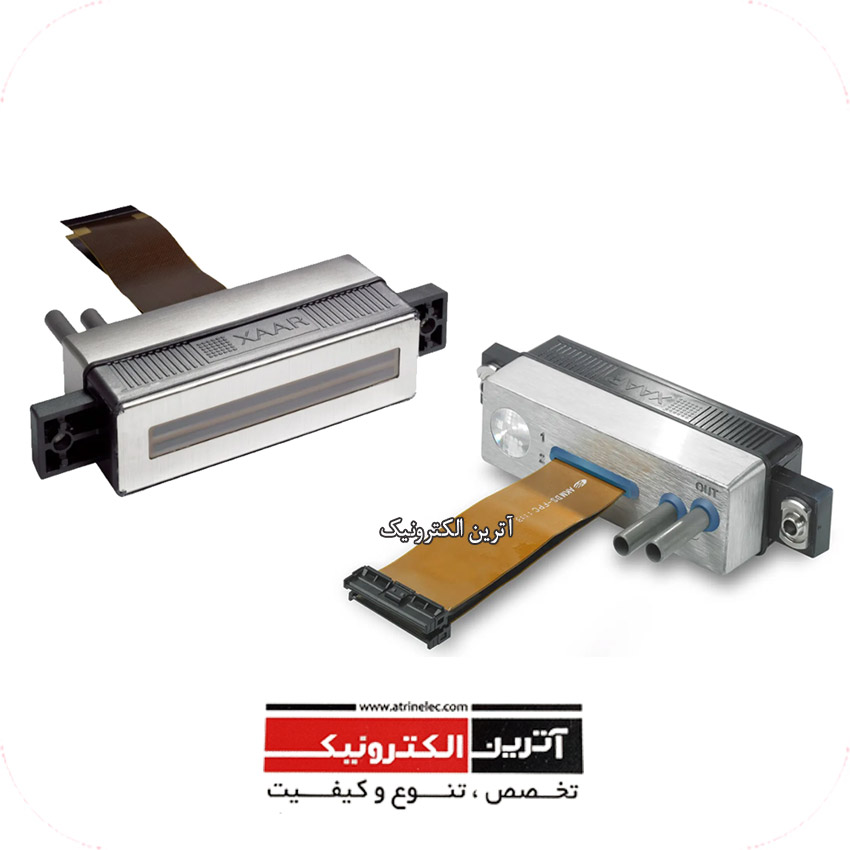

هد چاپ دیجیتال زار مدل XAAR 1003 GS12 اورجینال ساخت انگلیس

نقد و بررسی اجمالی

12to84pL-دارای 1000 نازل فعال، عرض چاپ 70.5 میلی‌متر و رزولوشن 360 نازل بر اینچ- Seiko RC1536-M / RC1536-L are high-performance industrial recirculating inkjet printheads featuring 1,536 active nozzles, 360 NPI native resolution

هد دیجیتال صنایع سرامیک Xaar 1003

معرفی کامل، مشخصات فنی و مقایسه مدل‌های GS6، GS12 و GS40

Xaar 1003 یکی از شناخته‌شده‌ترین هدهای پرینت صنعتی مورد استفاده در سیستم‌های چاپ دیجیتال کاشی و سرامیک است که برای چاپ Single-Pass طراحی شده است. این خانواده از هدها با هدف دستیابی به کیفیت چاپ بالا، پایداری در محیط‌های صنعتی و کنترل دقیق حجم جوهر تولید شده و در سه نسخه اصلی سرامیکی Xaar 1003 GS6، Xaar 1003 GS12 و Xaar 1003 GS40 عرضه شده است.

هر یک از این مدل‌ها برای نوع متفاوتی از نیازهای چاپ سرامیک طراحی شده‌اند؛ GS6 برای جزئیات بسیار ظریف و چاپ با دقت بالا، GS12 برای ایجاد تعادل میان جزئیات، شدت رنگ و میزان پاشش جوهر و GS40 برای بیشترین میزان Laydown و ایجاد افکت‌های ویژه و بافت‌های پررنگ مناسب است. (⁠Xaar)

⸻

Xaar 1003 چیست؟

Xaar 1003 یک هد جوهرافشان صنعتی از خانواده هدهای Xaar است که برای سیستم‌های چاپ دیجیتال صنعتی و به‌خصوص دکوراسیون کاشی و سرامیک توسعه یافته است.

این هد برای معماری Single-Pass Inkjet Printing طراحی شده است؛ به این معنی که کاشی در حین عبور از زیر هدهای چاپ، طرح موردنظر را دریافت می‌کند و برخلاف پرینترهای اسکنینگ، هد نیازی به حرکت رفت‌وبرگشتی روی سطح کاشی ندارد.

این ساختار امکان استفاده از Xaar 1003 را در خطوط تولید صنعتی با سرعت بالا فراهم می‌کند.

در صنعت کاشی، استفاده از این فناوری امکان بازتولید طرح‌هایی مانند:

* سنگ طبیعی
* مرمر
* گرانیت
* چوب
* بتن
* طرح‌های تزئینی
* رگه‌های طبیعی
* افکت‌های رنگی
* افکت‌های سطحی و ویژه

را فراهم می‌کند.

Xaar اعلام کرده است که فناوری چاپ دیجیتال این شرکت در صنعت کاشی برای بازتولید متریال‌های طبیعی و تولید کاشی‌های خلاقانه و دارای افکت‌های متنوع مورد استفاده گسترده قرار گرفته است. (⁠Xaar)

⸻

مهم‌ترین ویژگی‌های Xaar 1003

1. تعداد 1000 نازل فعال

هر سه مدل سرامیکی Xaar 1003 GS6، GS12 و GS40 دارای 1000 نازل فعال هستند.

این تعداد نازل باعث می‌شود هد بتواند پوشش چاپی یکنواخت و دقیق ایجاد کند.

2. رزولوشن 360 DPI

تراکم نازل در Xaar 1003 برابر با 360 NPI است.

در مدل‌های GS6 و GS12، کنترل چند سطحی قطرات امکان ایجاد جزئیات بسیار دقیق و تونالیته نرم را فراهم می‌کند. (⁠TEM SRL)

3. عرض چاپ 70.5 میلی‌متر

عرض چاپ مؤثر هد Xaar 1003 برابر با:

70.5 mm

است.

برای ایجاد عرض چاپ کامل در ماشین چاپ دیجیتال، تعداد مشخصی از هدها در کنار یکدیگر روی Print Bar نصب می‌شوند.

4. تکنولوژی TF Technology™

یکی از مهم‌ترین ویژگی‌های Xaar 1003 استفاده از TF Technology™ برای گردش مجدد جوهر است.

در این فناوری، جوهر با نرخ جریان بالا در پشت نازل‌ها گردش می‌کند. این گردش مداوم به کنترل شرایط جوهر در هد کمک کرده و احتمال تجمع رسوبات و گرفتگی نازل‌ها را کاهش می‌دهد.

این ویژگی به‌خصوص برای محیط‌های صنعتی و جوهرهای دارای پیگمنت بالا اهمیت زیادی دارد. (⁠investegate.co.uk)

5. Hybrid Side Shooter™

Xaar 1003 از معماری Hybrid Side Shooter™ نیز استفاده می‌کند که در کنار سیستم گردش جوهر، به عملکرد پایدار هد کمک می‌کند.

ترکیب TF Technology و Hybrid Side Shooter یکی از ویژگی‌های اصلی خانواده Xaar 1003 محسوب می‌شود. (⁠investegate.co.uk)

6. XaarGuard™

خانواده Xaar 1003 به فناوری XaarGuard™ مجهز شده است که برای محافظت از ناحیه نازل و افزایش قابلیت اطمینان در محیط‌های صنعتی طراحی شده است.

این فناوری در کنار سیستم گردش جوهر، به کاهش نیاز به تعمیر و نگهداری و افزایش زمان کارکرد مفید کمک می‌کند. (⁠Xaar)

⸻

مشخصات فنی Xaar 1003 GS6C

Xaar 1003 GS6C برای زمانی طراحی شده است که کیفیت جزئیات و ظرافت چاپ اهمیت بیشتری داشته باشد.

این مدل به دلیل توانایی ایجاد قطرات کوچک‌تر، گزینه مناسبی برای چاپ طرح‌های ظریف، جزئیات ریز و به‌خصوص کاشی‌های دیواری است.

مشخصات فنی GS6C

مشخصه Xaar 1003 GS6C
تعداد نازل فعال 1000
تراکم نازل 360 NPI
عرض چاپ 70.5 mm
نوع جوهر در نسخه سرامیکی Oil-Based
حجم قطره 6 تا 42 pL
تعداد Grey Level 7
فرکانس شلیک معمول 6 تا 12 kHz
کاربرد اصلی جزئیات ظریف و چاپ با کیفیت بالا
کاربرد پیشنهادی کاشی دیواری و طرح‌های ظریف

دیتاشیت Xaar، GS6C را به دلیل تولید قطرات بسیار کوچک، گزینه‌ای مناسب برای ایجاد جزئیات دقیق معرفی می‌کند. (⁠TEM SRL)

⸻

مشخصات فنی Xaar 1003 GS12C

Xaar 1003 GS12C را می‌توان مدل متعادل خانواده Xaar 1003 دانست.

این مدل بین کیفیت جزئیات و میزان Laydown تعادل مناسبی ایجاد می‌کند و به همین دلیل برای طیف گسترده‌ای از طرح‌های کاشی و سرامیک کاربرد دارد.

مشخصات فنی GS12C

مشخصه Xaar 1003 GS12C
تعداد نازل فعال 1000
تراکم نازل 360 NPI
عرض چاپ 70.5 mm
نوع جوهر در نسخه سرامیکی Oil-Based
حجم قطره 12 تا 84 pL
تعداد Grey Level 7
فرکانس شلیک معمول 6 تا 12 kHz
کاربرد اصلی تعادل کیفیت و میزان جوهر
کاربرد پیشنهادی طیف وسیع کاشی‌های سرامیکی

GS12C از نظر حجم قطره، نسبت به GS6C امکان انتقال جوهر بیشتری را فراهم می‌کند و برای بسیاری از کاربردهای عمومی چاپ دیجیتال کاشی انتخاب متعادل‌تری است. (⁠TEM SRL)

⸻

مشخصات فنی Xaar 1003 GS40C

Xaar 1003 GS40C برای کاربردهایی طراحی شده است که به حجم بالاتر جوهر و میزان Laydown بیشتر نیاز دارند.

این مدل به‌خصوص برای Special Effects و ایجاد افکت‌های بصری و سطحی مورد استفاده قرار می‌گیرد.

مشخصات فنی GS40C

مشخصه Xaar 1003 GS40C
تعداد نازل فعال 1000
تراکم نازل 360 NPI
عرض چاپ 70.5 mm
نوع جوهر در نسخه سرامیکی Oil-Based
حجم قطره 40 تا 160 pL
تعداد Grey Level 5
فرکانس شلیک معمول حدود 6 kHz
کاربرد اصلی High Laydown
کاربرد پیشنهادی افکت‌های ویژه و حجم بالای جوهر

GS40C بزرگ‌ترین محدوده حجم قطره را در میان این سه مدل دارد و برای ایجاد میزان بالای Laydown و افکت‌های ویژه مناسب است. (⁠TEM SRL)

⸻

مقایسه Xaar 1003 GS6، GS12 و GS40

ویژگی GS6C GS12C GS40C
نازل فعال 1000 1000 1000
تراکم نازل 360 NPI 360 NPI 360 NPI
عرض چاپ 70.5 mm 70.5 mm 70.5 mm
حداقل حجم قطره 6 pL 12 pL 40 pL
حداکثر حجم قطره 42 pL 84 pL 160 pL
Grey Level 7 7 5
فرکانس شلیک معمول 6–12 kHz 6–12 kHz حدود 6 kHz
جزئیات ظریف ★★★★★ ★★★★☆ ★★☆☆☆
میزان Laydown ★★☆☆☆ ★★★★☆ ★★★★★
مناسب برای کاشی دیواری ★★★★★ ★★★★☆ ★★☆☆☆
مناسب برای کاشی کف ★★★☆☆ ★★★★★ ★★★★☆
مناسب برای افکت ویژه ★★☆☆☆ ★★★★☆ ★★★★★
حجم جوهر کم متوسط بسیار زیاد

⸻

تفاوت اصلی GS6، GS12 و GS40 چیست؟

مهم‌ترین تفاوت این سه مدل در حجم قطرات جوهر است.

GS6

محدوده قطره:

6–42 pL

قطرات کوچک‌تر باعث می‌شوند جزئیات ظریف‌تر و کنترل دقیق‌تری روی طرح داشته باشیم.

بنابراین GS6 برای:

Fine Detail + Smooth Tones + High Image Quality

مناسب است.

⸻

GS12

محدوده قطره:

12–84 pL

GS12 بین GS6 و GS40 قرار می‌گیرد.

این مدل می‌تواند ترکیب مناسبی از:

جزئیات + شدت رنگ + میزان Laydown

ایجاد کند.

به همین دلیل برای طیف وسیعی از طرح‌های کاشی انتخاب مناسبی است.

⸻

GS40

محدوده قطره:

40–160 pL

GS40 برای انتقال حجم بسیار بیشتری از جوهر طراحی شده است.

در نتیجه برای:

High Laydown + Strong Colour + Special Effects

مناسب‌تر است.

⸻

کدام Xaar 1003 برای کاشی دیواری مناسب‌تر است؟

اگر هدف اصلی تولید کاشی دیواری با طرح‌های ظریف، جزئیات بالا و تونالیته نرم باشد، Xaar 1003 GS6C گزینه بسیار مناسبی است.

Xaar نیز GS6 را به‌طور مشخص برای ایجاد جزئیات بسیار ظریف و کاربردهایی مانند Wall Tile معرفی کرده است. (⁠Xaar)

⸻

کدام Xaar 1003 برای کاشی کف مناسب‌تر است؟

برای کاشی کف، انتخاب هد به نوع طرح، میزان جوهر مورد نیاز و مشخصات خط چاپ بستگی دارد.

با این حال، GS12C به دلیل ایجاد تعادل بین جزئیات و میزان Laydown، انتخاب بسیار مناسبی برای طیف گسترده‌ای از طرح‌های کاشی است.

Xaar نیز GS12 را برای Floor Tiles و طیف وسیعی از طراحی‌های کاشی معرفی کرده است. (⁠TEM SRL)

⸻

کدام Xaar 1003 برای افکت‌های ویژه مناسب است؟

در صورتی که هدف تولید:

* افکت‌های برجسته
* رنگ‌های شدیدتر
* میزان بالای جوهر
* Special Effects
* طرح‌های با پوشش جوهر بیشتر

باشد، Xaar 1003 GS40C انتخاب مناسب‌تری است.

GS40 بالاترین حجم قطره را در میان سه مدل دارد و برای High Laydown طراحی شده است. (⁠TEM SRL)

⸻

مزایای استفاده از Xaar 1003 در صنعت کاشی

کیفیت چاپ بالا

تعداد بالای نازل‌ها، کنترل قطرات و معماری دقیق هد باعث ایجاد چاپ یکنواخت و باکیفیت می‌شود.

کاهش گرفتگی نازل

گردش مداوم جوهر با استفاده از TF Technology به کاهش تجمع رسوبات و احتمال گرفتگی نازل کمک می‌کند. (⁠investegate.co.uk)

مناسب برای محیط صنعتی

Xaar 1003 برای شرایط صنعتی و چاپ Single-Pass طراحی شده و از فناوری‌هایی بهره می‌برد که برای افزایش پایداری هد در محیط‌های سخت صنعتی توسعه یافته‌اند.

کاهش زمان تعمیر و نگهداری

Xaar خانواده 1003 را با تمرکز بر افزایش Uptime و کاهش نیاز به تعمیر و نگهداری توسعه داده است. (⁠Xaar)

انعطاف‌پذیری بالا

وجود سه مدل GS6، GS12 و GS40 به تولیدکننده اجازه می‌دهد بر اساس نوع کاشی و طرح، حجم قطره مناسب را انتخاب کند.

⸻

کاربرد Xaar 1003 در ماشین‌های چاپ دیجیتال سرامیک

هد Xaar 1003 می‌تواند در سیستم‌های چاپ دیجیتال کاشی برای موارد زیر استفاده شود:

* چاپ دیجیتال کاشی دیواری
* چاپ دیجیتال کاشی کف
* چاپ طرح سنگ
* چاپ طرح مرمر
* چاپ طرح چوب
* چاپ طرح بتن
* چاپ طرح‌های تزئینی
* ایجاد افکت‌های ویژه
* چاپ با شدت رنگ بالا
* چاپ طرح‌های با جزئیات بسیار ظریف

Xaar گزارش کرده است که فناوری چاپ دیجیتال این خانواده برای بازتولید متریال‌های طبیعی و تولید کاشی‌های خلاقانه و دارای افکت‌های متنوع به‌کار گرفته شده است. (⁠Xaar)

⸻

چرا گردش جوهر در Xaar 1003 اهمیت دارد؟

در جوهرهای صنعتی، به‌خصوص جوهرهای دارای پیگمنت، احتمال ته‌نشینی ذرات و ایجاد گرفتگی می‌تواند یکی از چالش‌های مهم سیستم چاپ باشد.

در Xaar 1003، جوهر به‌صورت مداوم در نزدیکی ناحیه نازل گردش می‌کند.

این ساختار به موارد زیر کمک می‌کند:

جلوگیری از تجمع رسوبات

کاهش احتمال گرفتگی نازل

پایداری بیشتر فرآیند Jetting

افزایش قابلیت اطمینان در تولید مداوم

کاهش نیاز به مداخله اپراتور

این موضوع یکی از نقاط قوت اصلی معماری Xaar 1003 در کاربردهای صنعتی محسوب می‌شود. (⁠investegate.co.uk)

⸻

Xaar 1003 در مقابل نسل‌های قبلی

Xaar 1003 نسل بعدی خانواده‌ای است که پس از Xaar 1001 و Xaar 1002 توسعه پیدا کرد.

یکی از مزایای مهم این خانواده، استفاده از فناوری‌های جدیدتر برای بهبود کیفیت، قابلیت اطمینان و کنترل چاپ است.

Xaar همچنین اعلام کرده است که Xaar 1003 برای تجهیزاتی که بر پایه Xaar 1001 و Xaar 1002 طراحی شده‌اند، امکان ارتقا را فراهم می‌کند؛ بنابراین در برخی ماشین‌ها می‌توان با ارتقای Print Bar یا بخشی از هدها، عملکرد چاپ را بهبود داد. (⁠Xaar)

⸻

انتخاب بین GS6، GS12 و GS40

اگر کیفیت جزئیات اولویت شماست:

Xaar 1003 GS6C

بهترین گزینه برای:

* جزئیات ریز
* طرح‌های ظریف
* تونالیته نرم
* کاشی دیواری

اگر به دنبال انتخاب متعادل هستید:

Xaar 1003 GS12C

مناسب برای:

* کاشی کف
* کاشی دیواری
* طرح‌های عمومی
* شدت رنگ مناسب
* تعادل بین کیفیت و Laydown

اگر بیشترین حجم جوهر و افکت ویژه را می‌خواهید:

Xaar 1003 GS40C

مناسب برای:

* High Laydown
* Special Effects
* رنگ‌های شدید
* افکت‌های بصری
* کاربردهای نیازمند حجم بالای جوهر

⸻

نکات مهم هنگام خرید Xaar 1003

هنگام خرید هد Xaar 1003 تنها توجه به مدل GS6، GS12 یا GS40 کافی نیست.

موارد زیر نیز باید بررسی شوند:

1. اصالت هد
2. کد دقیق مدل و Variant
3. سازگاری با ماشین چاپ
4. سازگاری با سیستم الکترونیکی و Print Bar
5. نوع جوهر مورد استفاده
6. وضعیت نازل‌ها
7. شرایط نگهداری هد
8. بسته‌بندی و تاریخ تولید
9. سابقه کارکرد هد در صورت دست دوم بودن
10. تست Jetting قبل از خرید در صورت امکان

به‌خصوص در خرید هدهای صنعتی، تفاوت میان هد نو، Refurbished و Used می‌تواند تأثیر قابل‌توجهی بر عملکرد و طول عمر داشته باشد.

⸻

جمع‌بندی

خانواده Xaar 1003 یکی از راهکارهای شناخته‌شده برای چاپ دیجیتال صنعتی در صنعت کاشی و سرامیک است.

سه مدل اصلی این خانواده یعنی:

Xaar 1003 GS6C
برای جزئیات ظریف و کیفیت تصویری بالا

Xaar 1003 GS12C
برای تعادل میان جزئیات، شدت رنگ و میزان Laydown

Xaar 1003 GS40C
برای بیشترین Laydown و Special Effects

طراحی شده‌اند.

هر سه مدل دارای 1000 نازل فعال، تراکم 360 NPI و عرض چاپ 70.5 میلی‌متر هستند؛ اما محدوده حجم قطره آن‌ها متفاوت است: GS6C از 6 تا 42 پیکولیتر، GS12C از 12 تا 84 پیکولیتر و GS40C از 40 تا 160 پیکولیتر. (⁠TEM SRL)

بنابراین انتخاب بهترین مدل به نوع محصول، طرح، میزان جوهر مورد نیاز، سرعت خط تولید و نوع افکت موردنظر بستگی دارد.

خلاصه انتخاب

GS6C → Fine Detail

GS12C → Balanced Performance

GS40C → High Laydown & Special Effects

⸻

مشخصات خلاصه برای درج در صفحه محصول

Product: Xaar 1003 Ceramic Printhead
Models: GS6C / GS12C / GS40C
Technology: Industrial Single-Pass Inkjet
Active Nozzles: 1000
Nozzle Density: 360 NPI
Print Width: 70.5 mm
GS6C Drop Range: 6–42 pL
GS12C Drop Range: 12–84 pL
GS40C Drop Range: 40–160 pL
Ink: Oil-Based – Ceramic Version
Technology: TF Technology™ + Hybrid Side Shooter™ + XaarGuard™
Main Applications: Ceramic Tile Digital Printing, Wall Tiles, Floor Tiles, Special Effects
