دیود الترا فست 200 ولت 40 آمپر اریجینال -40A,200V TO-220 ,Ultrafast Recovery Power Rectifier trr = 30ns کاتد مشترک
40A,200V TO-220 ,Ultrafast Recovery Power Rectifier
دیود الترا فست 200 ولت 40 آمپر اریجینال
trr = 30ns
کاتد مشترک
استفاده در انواع دستگاه جوش های اینورتری - سوئیچینگ ها
اینورترهای دور و انواع منابع تغذیه و مصارف عمومی الکترونیک و صنعتی
PRODUCT FEATURES · Ultrafast Recovery Time
· Soft Recovery Characteristics
· Low Recovery Loss
· Low Forward Voltage
· High Surge Current Capability
· Low Leakage Current
APPLICATIONS
· Freewheeling, Snubber, Clamp
· Inversion Welder
· PFC
· Plating Power Supply
· Ultrasonic Cleaner and Welder
· Converter & Chopper
· UPS
DESCRIPTION FRED from MacMic utilizes advanced processing techniques to achieve ultrafast recovery times and higher forward current. Its soft recovery characteristics and high reliability suit for wide industrial applications
|

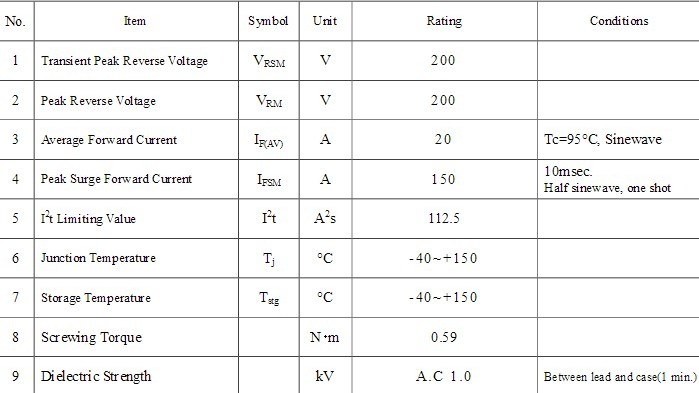

ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
الترا فست |
| تعداد پین | 3 |
| پکیج | TO-220 |
| ولتاژکاری |
200V |
| جریان کاری |
40A |
| توان |
- |
| VZ |
- |
| VRRM | 210V |
| VRMS |
- |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
10A |
|
IFRM |
14A |
|
IFSM |
100A |
|
(IR(25°C |
10µA |
|
(IR(HIGH TEMP |
10mA |
|
CJ |
- |
|
Trr |
30ns |
|
ابعاد |
15.60x21.60x5.7mm |
|
دمای کاری |
150+~55- |
|
برند |
OTHER |
|
کشور سازنده |
تایوان |
|
کیفیت |
ارجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
کاتد مشترک |
