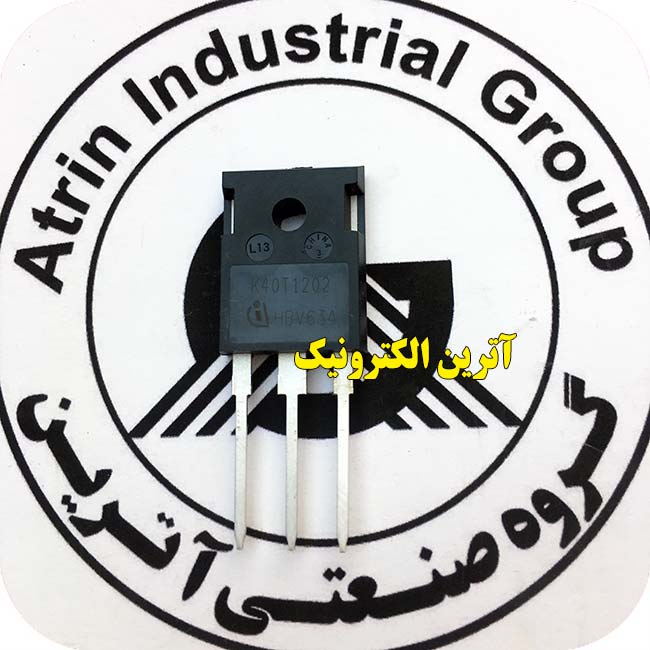

K40T1202/IKW40T120T2 اریجینال اتریش واردات از Digi-Key اتریش

IKW40T120T2/IKW40N120T2

40A, 1200 V,Low Loss DuoPack : IGBT in TrenchStop ای جی بی تی 40 آمپر 1200 ولت ایفینیون اریجینال اتریش دیود هرزگرد سریع فرکانس بالا

تعداد

تخفیف

قیمت

269,700 تومان

+20

3.2 %

261,000 تومان

+50

6.5 %

252,300 تومان

+100

9.7 %

243,600 تومان

موجودی:

افزودن به سبد خرید حذف از سبد

جایگزین: MBQ40T120FESTH/40T120FES برند: INFINEON پکیج: TO-247 وزن: 6.0g دیتاشیت

دسته بندی اصلی: الکترونیک جوش و برش

گروه فرعی: IGBT معمولی و ماژول Discrete،سه پایه تمام IGBT ها قطعات الکترونیکی و داخلی

نقد و بررسی اجمالی

40A, 1200 V,Low Loss DuoPack : IGBT in TrenchStop ای جی بی تی 40 آمپر 1200 ولت ایفینیون اریجینال اتریش دیود هرزگرد سریع فرکانس بالا

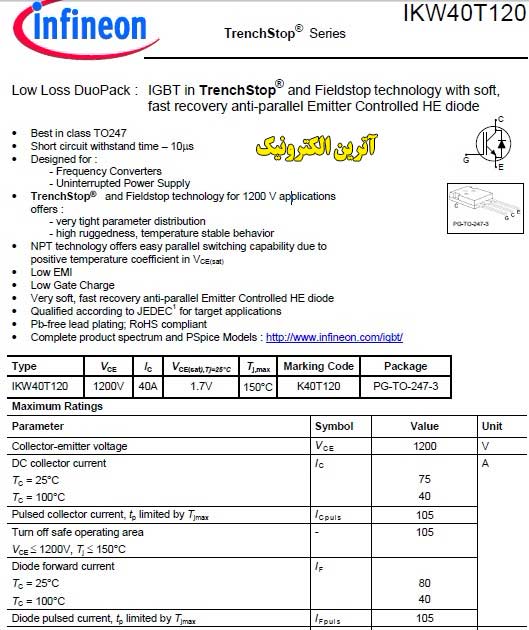

دریافت دیتا شیت

ای جی بی تی 40 آمپر 1200 ولت ایفینیون اریجینال اتریش
دیود هرزگرد سریع فرکانس بالا

موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها

مشخصات:

مشخصات - پارامترها	مقادیر
خانواده	IGBT
سریIGBT	IGBT Transistors
تعداد پین	3
پکیج	TO-247
ولتاژکاری	1200V
جریان کاری	40A
VCE	1200V
IC(25°C)	75A
IC(HIGH TEMP)	40A
VGE	±20V
Ptot-PD	270W
VGE(th)	5-5.8-6.5V
VCE(sat)	1.8-2.3V
ICM-IC PULSE	105A
IF(25°C)	80A
IF(HIGH TEMP)	40A
td(ON)	48ns
tr	34ns
td(off)	480ns
Trr	240ns
IGBT PACK	1
Thermistors	-
ابعاد	16.15x21.16x5.28mm
دمای کاری	150+~40-
برند	INFINEON
کشور سازنده	اتریش

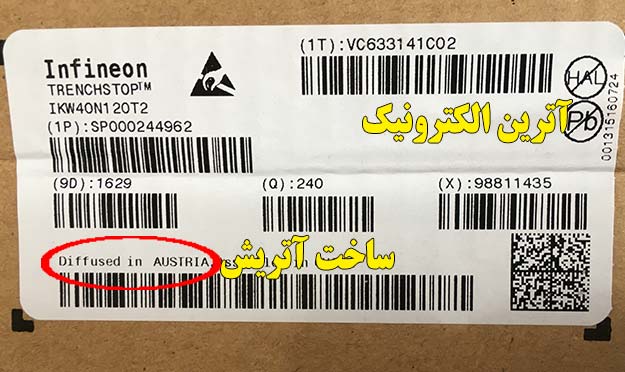

کیفیت	اریجینال اتریش واردات از Digi-Key اتریش
نوع مونتاژ	DIP
ویژگی خاص	دیود هرزگرد سریع فرکانس بالا

Best in class TO247
 Short circuit withstand time – 10s
 Designed for :
- Frequency Converters
- Uninterrupted Power Supply
 TrenchStop and Fieldstop technology for 1200 V applications
offers :
- very tight parameter distribution
- high ruggedness, temperature stable behavior
 NPT technology offers easy parallel switching capability due to
positive temperature coefficient in VCE(sat)
 Low EMI
 Low Gate Charge
 Very soft, fast recovery anti-parallel Emitter Controlled HE diode
 Qualified according to JEDEC1 for target applications
 Pb-free lead plating; RoHS compliant
