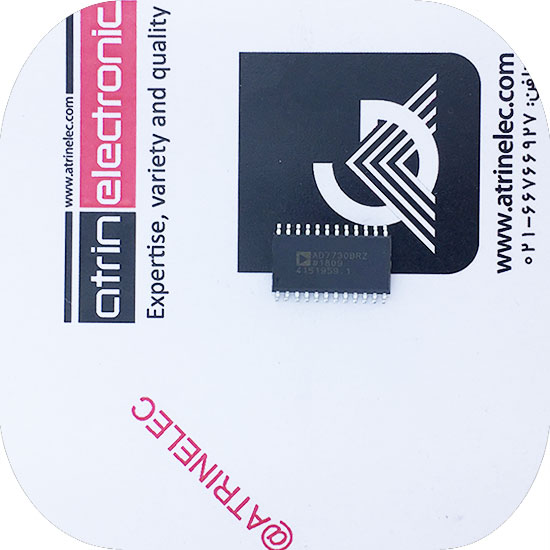

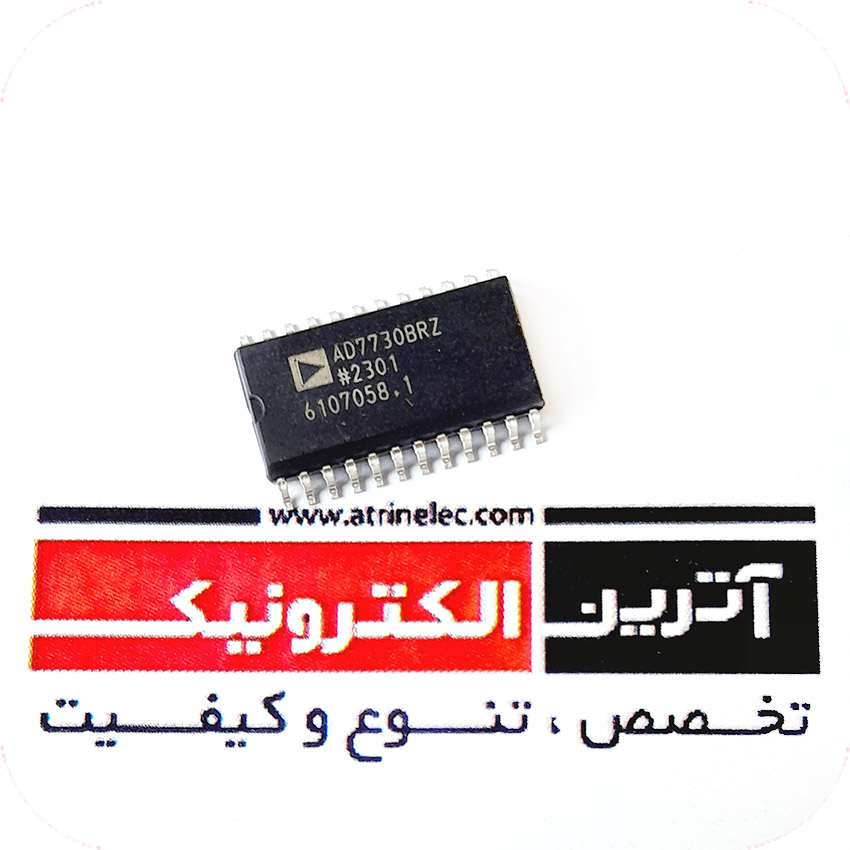

AD7730 Bridge Transducer ADC مبدل آنالوگ به دیجیتال 24 بیت با خروجی سریال
The AD7730 is a complete analog front end for weigh-scale and pressure measurement applications.
The device accepts lowlevel signals directly from a transducer and outputs a serial digital word.
The input signal is applied to a proprietary programmable gain front end based around an analog modulator.
24-Bit Sigma-Delta, Bridge Transducer ADC for Load Cell Applications
ای سی AD7730 یک مبدل آنالوگ به دیجیتال 24 بیت می باشد.
از مزیت های مهم این ای سی نیاز بهفقط ولتاژ +5 ولت است و به ولتاژ منفی جهت راه اندازی نیاز ندارد.
خروجی دیتا ای سی طبق پروتکل SPI-3WIRE می باشد.
مهم ترین کاربرد این ای سی جهت راه اندازی لودسل می باشد.
مشخصات:
مشخصات - پارامترها |
مقادیر |
خانواده |
ترانسدیوسر-مبدل پارامتر |
سری |
ADC |
تعداد پین |
24 |
پکیج |
SOIC-24 |
حداکثرولتاژ مثبت تغذیه |
5V |
حداکثرولتاژ منفی تغذیه |
- |
رزولوشن |
24Bit |
تعداد ورودیADC |
2 |
تعداد کانال |
2 |
Sampling Rate | 1.2KS/s |
پروتکل ارتباطی |
3Wire Serial SPI |
ابعاد |
15.6x7.60x2.35mm |
دمای کاری |
85+~40- |
برند |
Analog Devices |
کشور سازنده |
- |
کیفیت |
ارجینال |
نوع مونتاژ | SMD |
ویژگی خاص |
- |
KEY FEATURES
Resolution of 230,000 Counts (Peak-to-Peak)
Offset Drift: 5 nV/C
Gain Drift: 2 ppm/C
Line Frequency Rejection: >150 dB
Buffered Differential Inputs
Programmable Filter Cutoffs
Specified for Drift Over Time
Operates with Reference Voltages of 1 V to 5 V
ADDITIONAL FEATURES
Two-Channel Programmable Gain Front End
On-Chip DAC for Offset/TARE Removal
FASTStep™ Mode
AC or DC Excitation
Single Supply Operation
APPLICATIONS
Weigh Scales
Pressure Measurement
