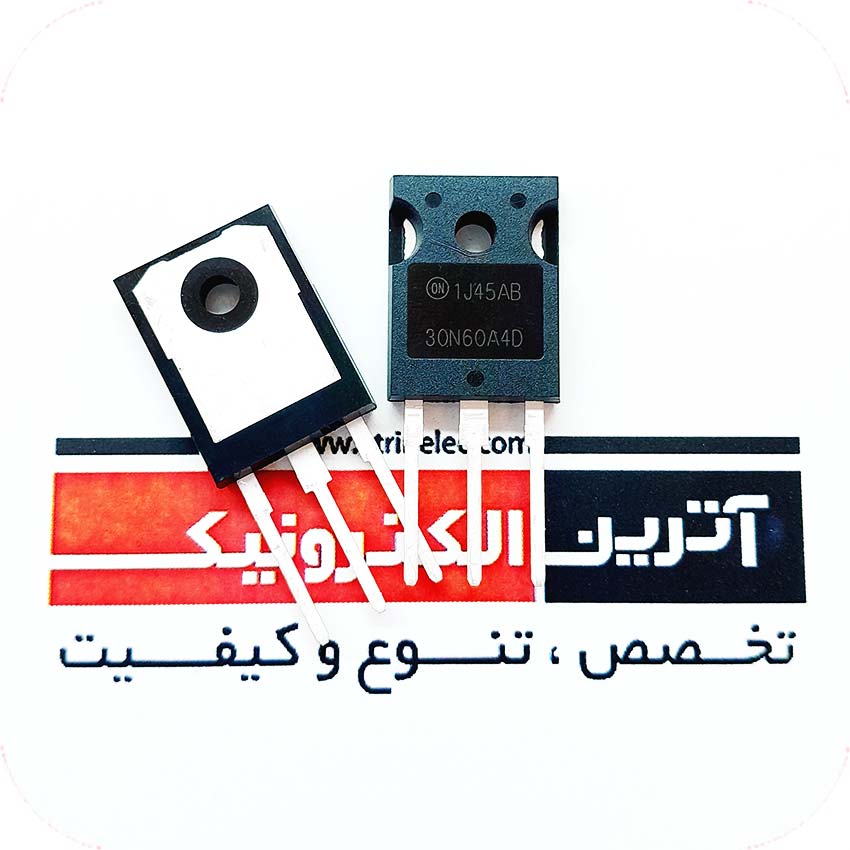

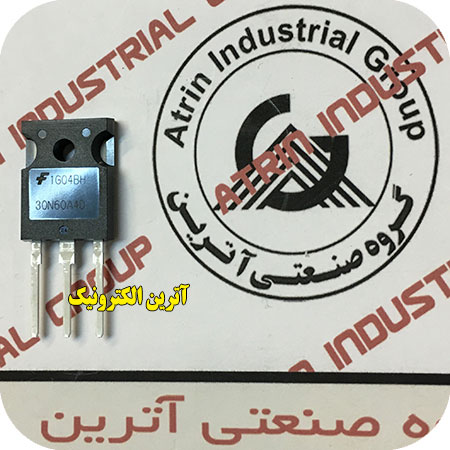

ای جی بی تی فست 75 آمپر 600 ولت فیرچایلد اریجینال/ دیود هرزگرد سریع فرکانس بالا/ 75A, 600 V IGBT Single Transistor, General Purpose, 75 A, 2.6 V, 463 W, 600 V, TO-247

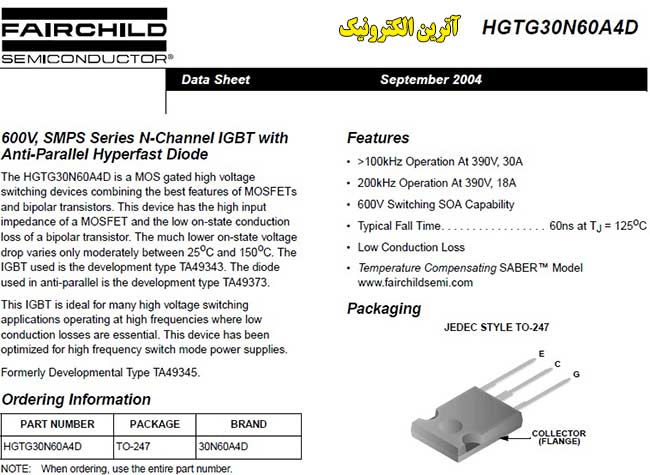

FAIRCHILD SEMICONDUCTOR HGTG30N60A4D IGBT Single
Transistor, General Purpose, 75 A, 2.6 V, 463 W, 600 V, TO-247
ای جی بی تی فست 75 آمپر 600 ولت فیرچایلد اریجینال
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری و انواع سوئیچینگ ها
Fairchild Semiconductor Corporation

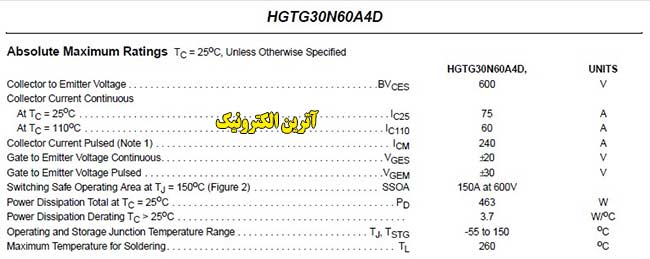

مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
75A |
|
VCE |
600V |
| IC(25°C) |
75A |
|
IC(HIGH TEMP) |
60A |
|
VGE |
±20V |
|
Ptot-PD |
463W |
|
VGE(th) |
4-5-5.2-7V |
|
VCE(sat) |
1.6-2.6V |
|
ICM-IC PULSE |
240A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
25ns |
|
tr |
12ns |
|
td(off) |
150ns |
|
Trr |
150+~55- |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
15.6x20.6x4.7mm |
|
دمای کاری |
150+~55- |
|
برند |
FAIRCHILD |
|
کشور سازنده |
آلمان |
|
کیفیت |
ارجینال واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
