دیود سه فاز 800 ولت 50 آمپر قدرتمند و بسیار با کیفیت 50Amp 800V. Glass Passivated 3 Phase Bridge Rectifiers
دریافت دیتا شیت
Glass Passivated 3 Phase Bridge Rectifiers
ساخت شرکتhygroup تایوان
استفاده عمده در سوئیچینگ ها و کاملا صنعتی
استفاده در انواع دستگاه جوش های اینورتری - اینورترهای موتور
منابع تغذیه
کیفیت بالا و کاملا صنعتی
Features
SCVB
● Low forward voltage drop
● High current capability
RoHS
● High reliability
COMPLIANT
●Meet UL flammability classification 94V-0

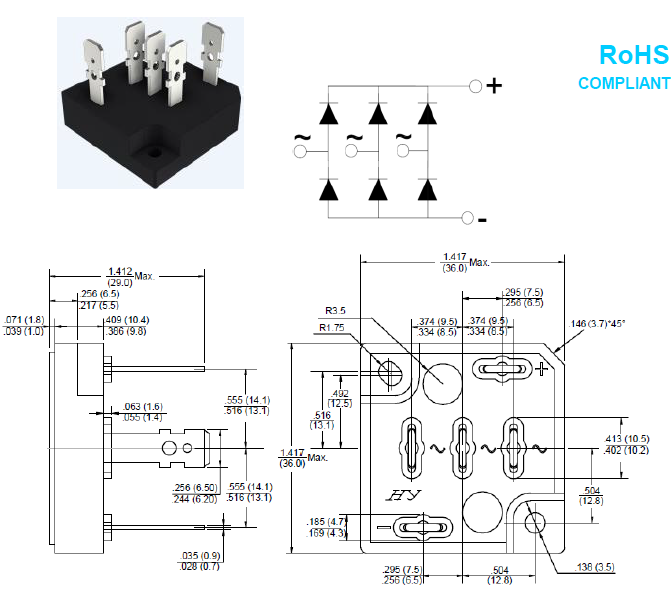

Mechanical Data
● Case: Epoxy case with heat sink
● Polarity: Symbol marked on body
● Mounting position:
● Mounting torque: 0.8 N.m
Note: Products with logo or
are made by HY Electronic (Cayman) Limited.
Applications
● For use in high power supply inverters,servo
motor and welding machine applications
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
پل دیودسه فاز |
| تعداد پین | 5 |
| پکیج |
MODULE |
| ولتاژکاری |
800V |
| جریان کاری |
50A |
| توان |
- |

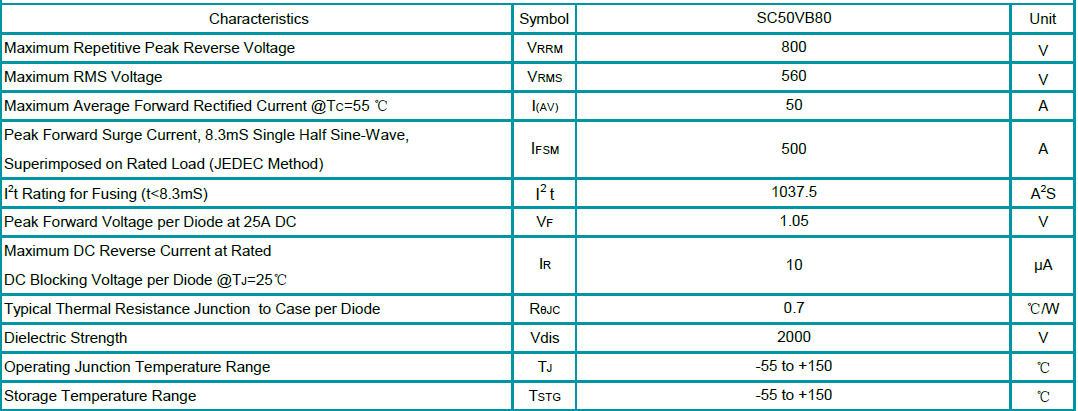

| VZ |
- |
| VRRM | 800V |
| VRMS |
560V |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
- |
|
IFRM |
- |
|
IFSM |
500A |
|
(IR(25°C |
- |
|
(IR(HIGH TEMP |
- |
|
CJ |
- |
|
Trr |
- |
|
ابعاد |
28.5x28.5x21mm |
|
دمای کاری |
150+~55- |
|
برند |
IR |
|
کشور سازنده |
تایوان |
|
کیفیت |
بالا |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
Three phase |
