600V, 60 A Field Stop IGBT ای جی بی تی فست 60 آمپر 600 ولت فیرچایلد اریجینال دیود هرزگرد سریع فرکانس بالا
600V, 60 A Field Stop IGBT
ای جی بی تی فست 60 آمپر 600 ولت فیرچایلد اریجینال
دیود هرزگرد سریع فرکانس بالا

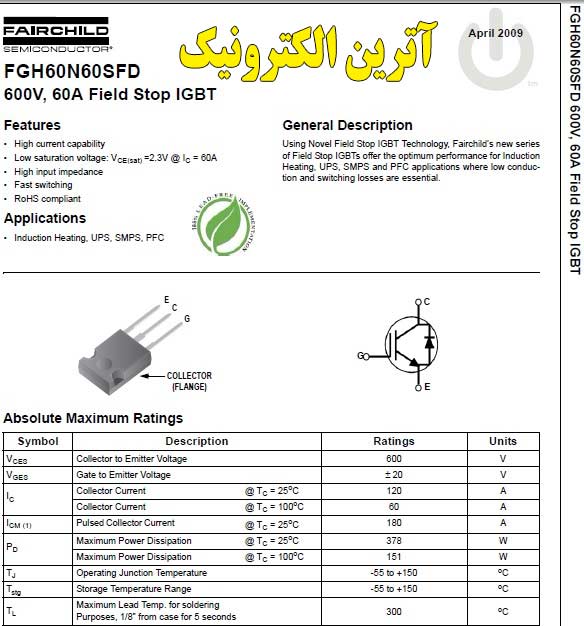

دریافت دیتا شیت
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای خورشیدی
مدارات مخابراتی
اینورترهای جوشکاری و انواع سوئیچینگ ها
Fairchild Semiconductor Corporation
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
600V |
|
جریان کاری |
60A |
|
VCE |
600V |
| IC(25°C) |
120A |
|
IC(HIGH TEMP) |
60A |
|
VGE |
±20V |
|
Ptot-PD |
378W |
|
VGE(th) |
4-5-6.5V |
|
VCE(sat) |
2.3-2.9V |
|
ICM-IC PULSE |
180A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
22ns |
|
tr |
42ns |
|
td(off) |
134ns |
|
Trr |
47-179ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
15.6x20.6x4.7mm |
|
دمای کاری |
150+~55- |
|
برند |
FAIRCHILD |
|
کشور سازنده |
- |
|
کیفیت |
ارجینال واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
